Flughafen Santa Maria, Azoren

Location Indicator: LPAZ

1950er Jahre

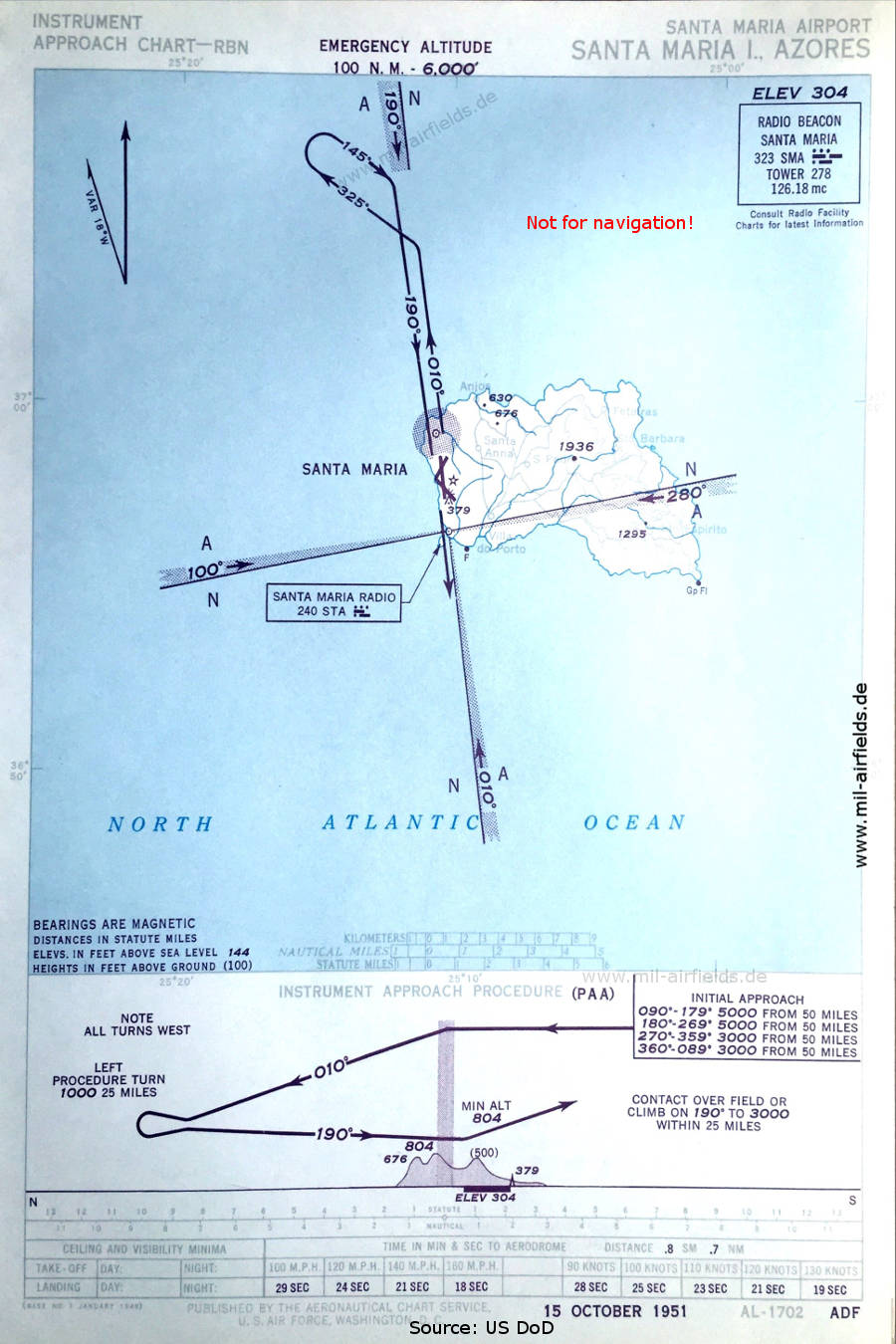

NDB-Anflug Landebahn 19 (Oktober 1951)
Das ungerichtete Funkfeuer (NDB) 'SMA' befindet sich nördlich vom Flughafen, das Range-Funkfeuer 'STA' südlich.
(Quelle: US DoD)

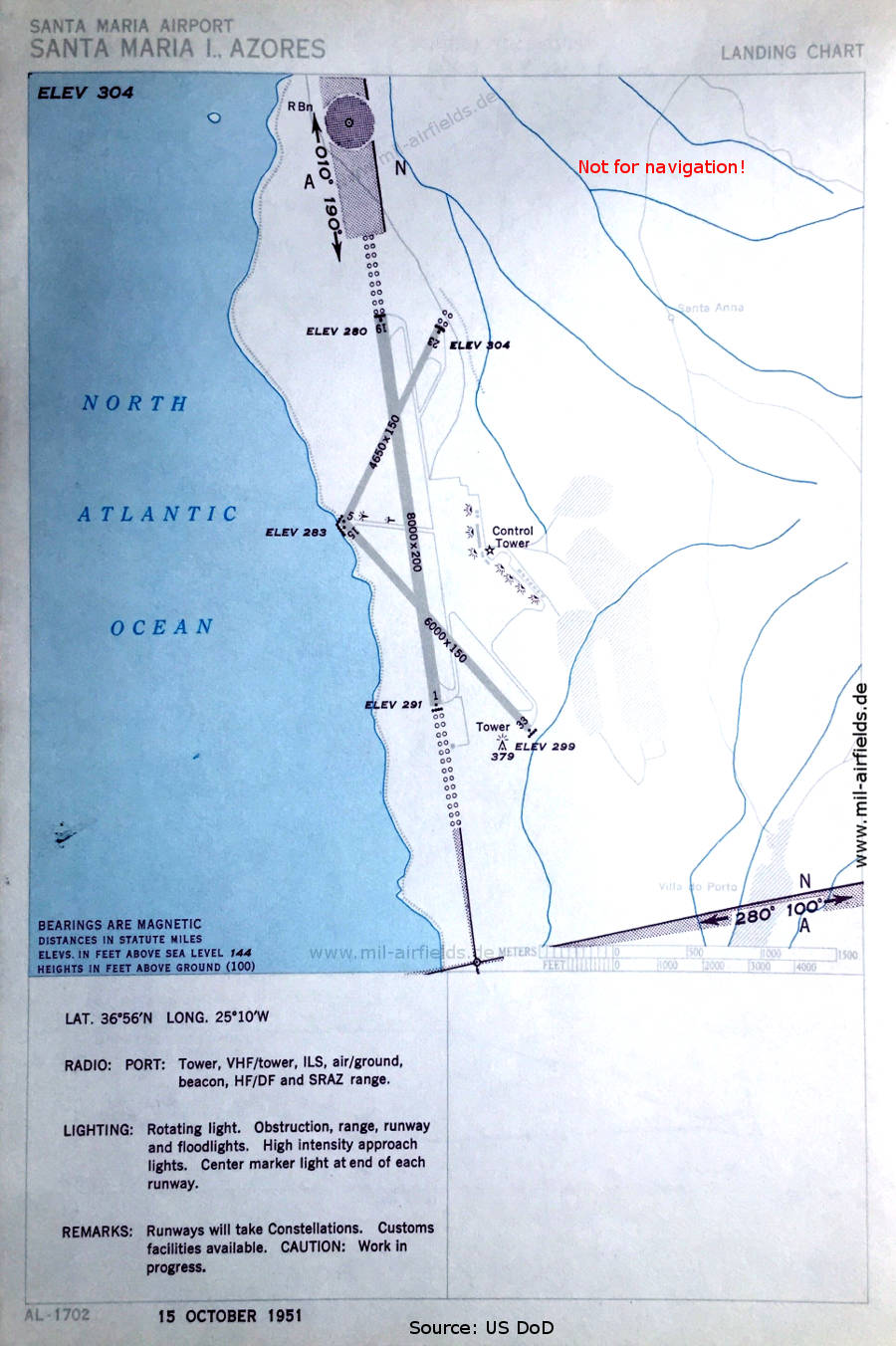

Flughafen-Karte (Oktober 1951)
Es gibt drei Startbahnen: 01/19 mit 2438 m x 61 m (8000 Fuß x 200 Fuß), 05/23 mit 1417 m x 46 m (4650 Fuß x 150 Fuß), 15/33 mit 1829 m x 46 m (6000 Fuß x 150 Fuß).
(Quelle: US DoD)

Range-Anflug Landebahn 01 (Februar 1954)
(Quelle: US DoD)

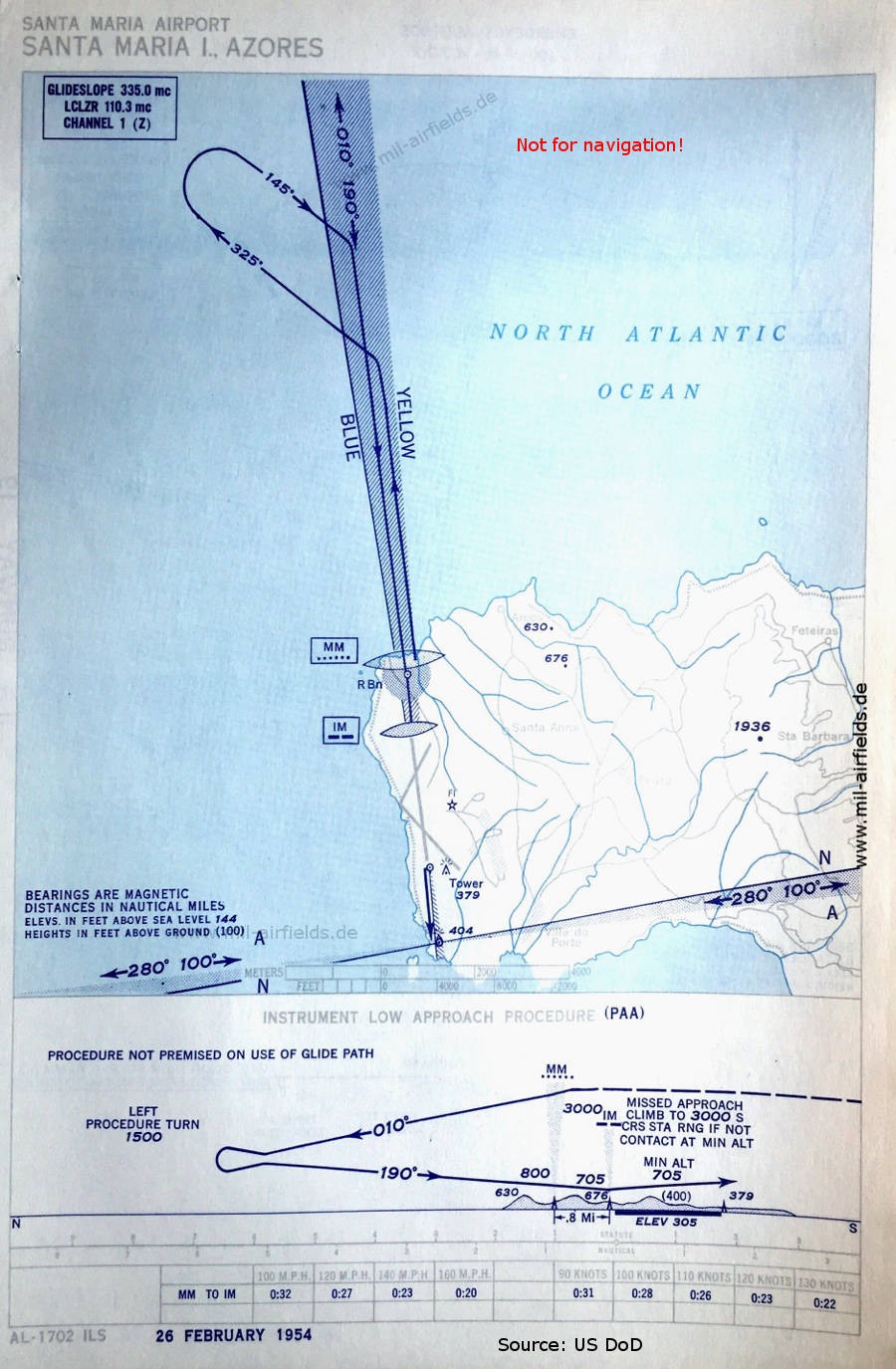

ILS-Anflug Landebahn 19 (Februar 1954)
(Quelle: US DoD)

ILS-Anflug Landebahn 19 (Februar 1954)
(Quelle: US DoD)

Flughafen-Karte (Februar 1954)
(Quelle: US DoD)

1960er Jahre

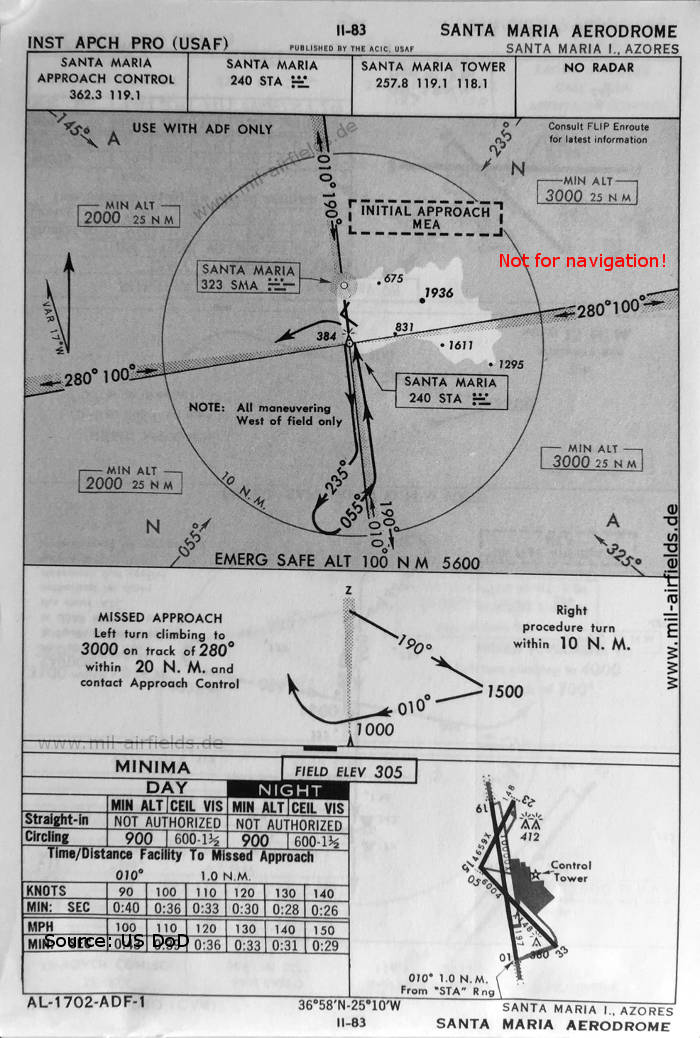

NDB-Anflug Landebahn 01 (Oktober 1960)
(Quelle: US DoD)

NDB-Anflug Landebahn 19 (Oktober 1960)
(Quelle: US DoD)

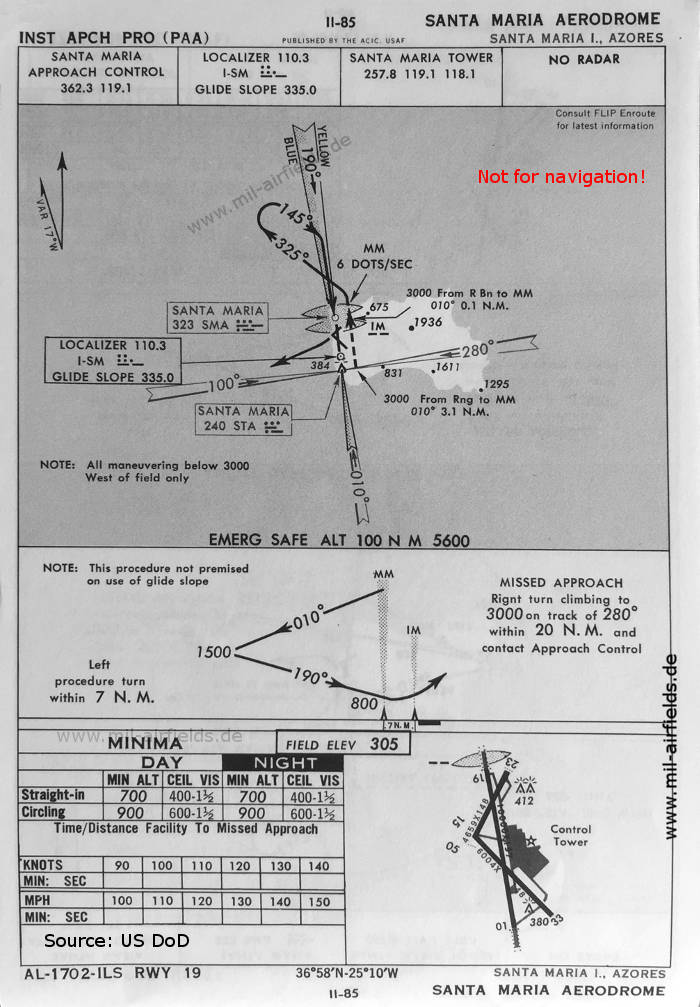

ILS-Anflug Landebahn 19 (Oktober 1960)
(Quelle: US DoD)

Quelle für alle Karten, sofern nicht anders gekennzeichnet: US Department of Defense (US DoD)

Index zu den Objekten auf den Karten

Flugplätze:

• Santa Maria

Funkfeuer:

• Santa Maria Range "STA"
• Santa Maria NDB "SMA"
• Santa Maria ILS
• Santa Maria Middle Marker
• Santa Maria Inner Marker

Flugsicherung:

• Santa Maria Radio
• Santa Maria Air
• Santa Maria Tower
