Flughafen Hamburg Fuhlsbüttel

Historische Anflugkarten

Flughafen Hamburg Fuhlsbüttel

Historische Anflugkarten

Nur zur geschichtlichen Information, nicht zur Navigation oder zum Fliegen verwenden!
KoordinatenN533759 E0095937 (WGS84) Google Maps
BundeslandFreie und Hansestadt Hamburg
RegionNorddeutschland, Elbe, Alster, Bille
Location indicatorDDHF, EDDH
OperatorRoyal Air Force, Flughafen Hamburg
ISMS Software Auswahl

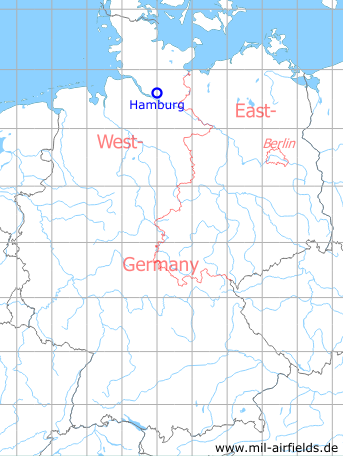

Karte mit Lage Flugplatz Flughafen Hamburg Fuhlsbüttel

1950er Jahre

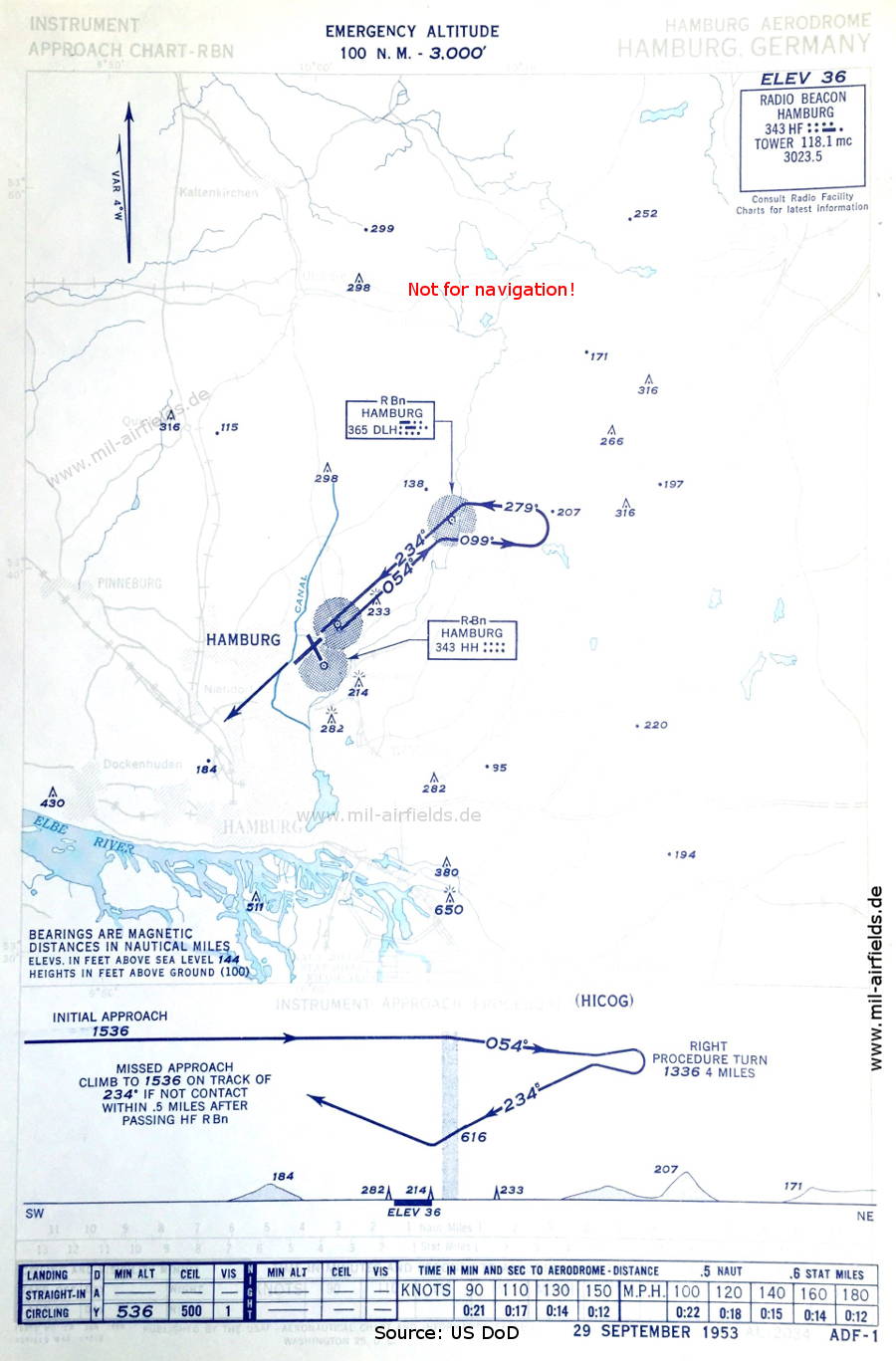

NDB-Anflug Flughafen Hamburg Fuhlsbüttel, Deutschland 1953
NDB-Anflug Landebahn 23 (September 1953) (Quelle: US DoD)

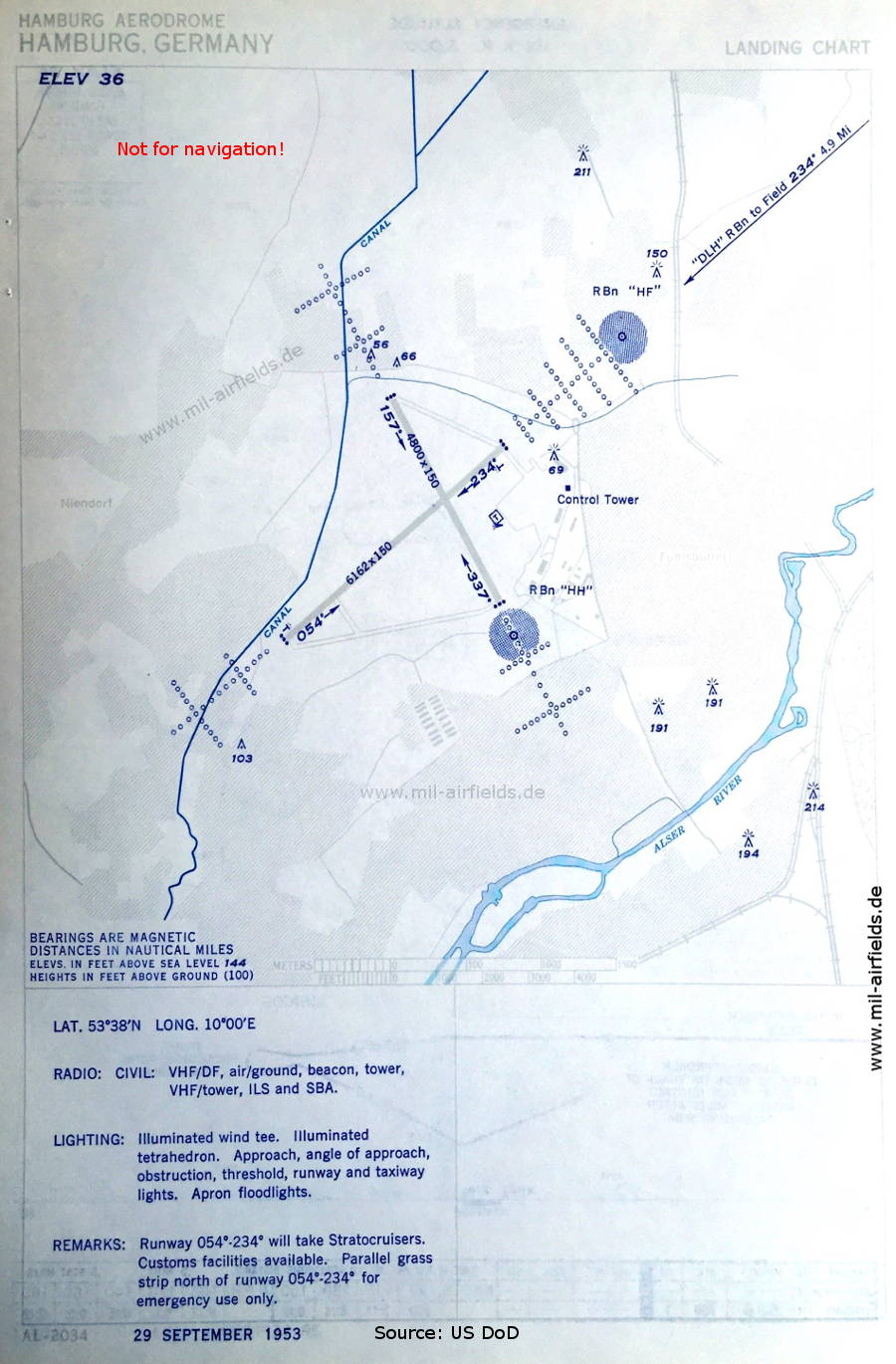

Karte Flughafen Hamburg Fuhlsbüttel, Deutschland 1953
Flugplatz-Karte (September 1953) - Landebahn 05/23: 1.878 m x 46 m (6.162 Fuß x 150 Fuß), Landebahn 16/34: 1.463 m x 46 m (4.800 Fuß x 150 Fuß). (Quelle: US DoD)

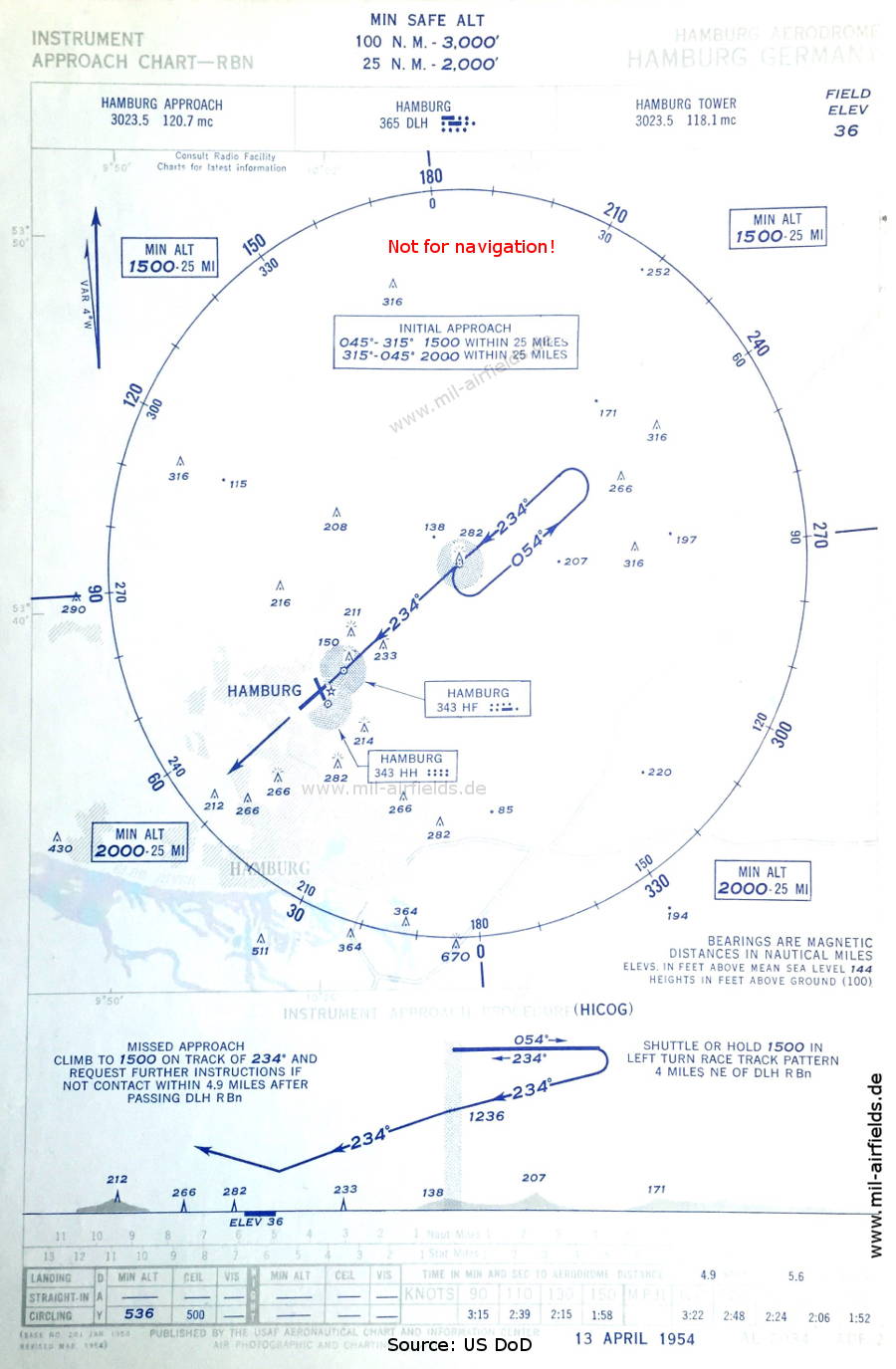

NDB-Anflug Flughafen Hamburg Fuhlsbüttel, Deutschland 1954
NDB-Anflug Landebahn 23 (April 1954) (Quelle: US DoD)

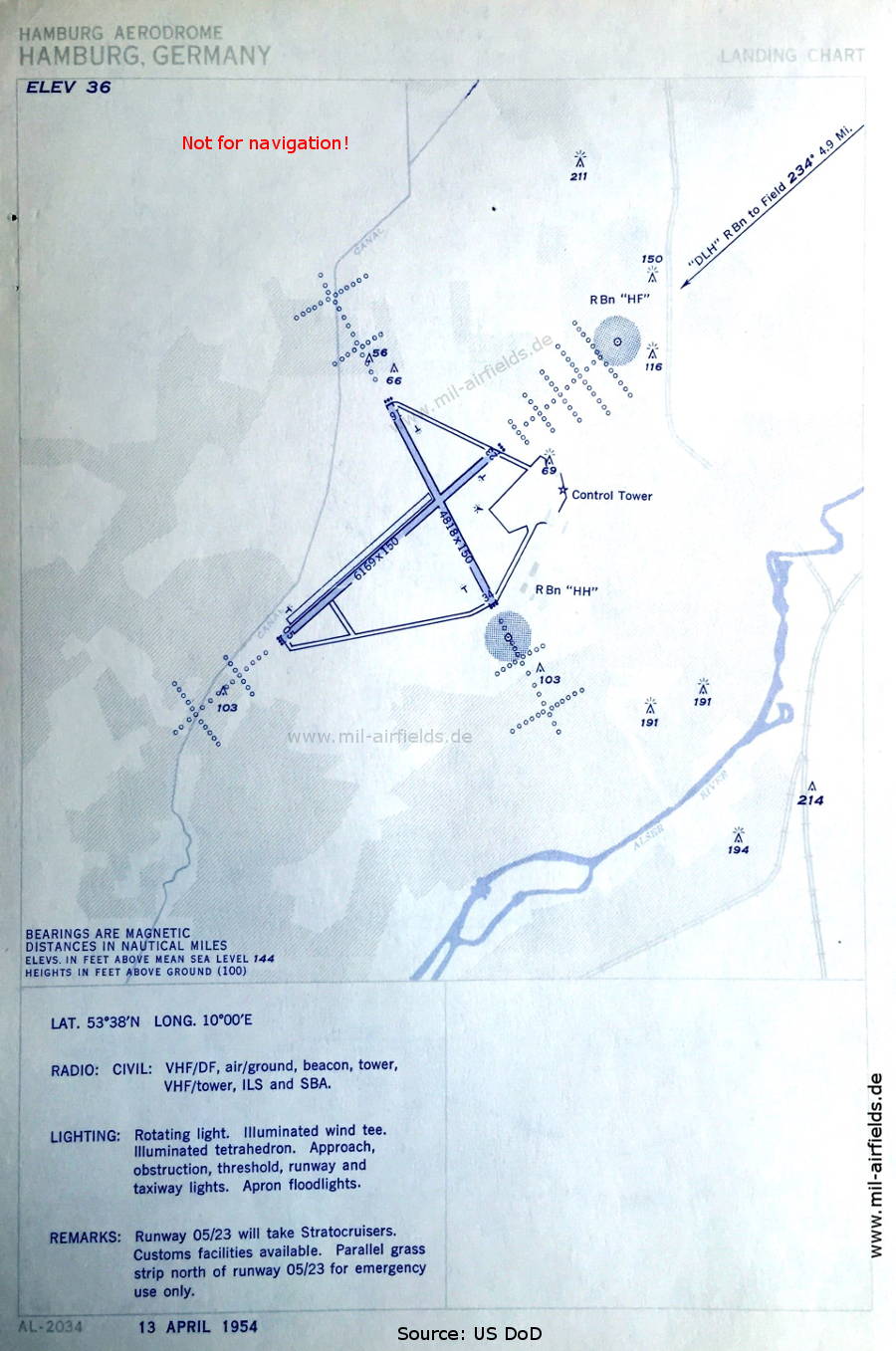

Flugplatz-Karte Flughafen Hamburg Fuhlsbüttel, Deutschland 1954
Flugplatzkarte (April 1954) - Der Flugplatz ist mit Instrumentenlandesystem (ILS) und Standard Beam Approach (SBA) ausgestattet. (Quelle: US DoD)

1960er Jahre

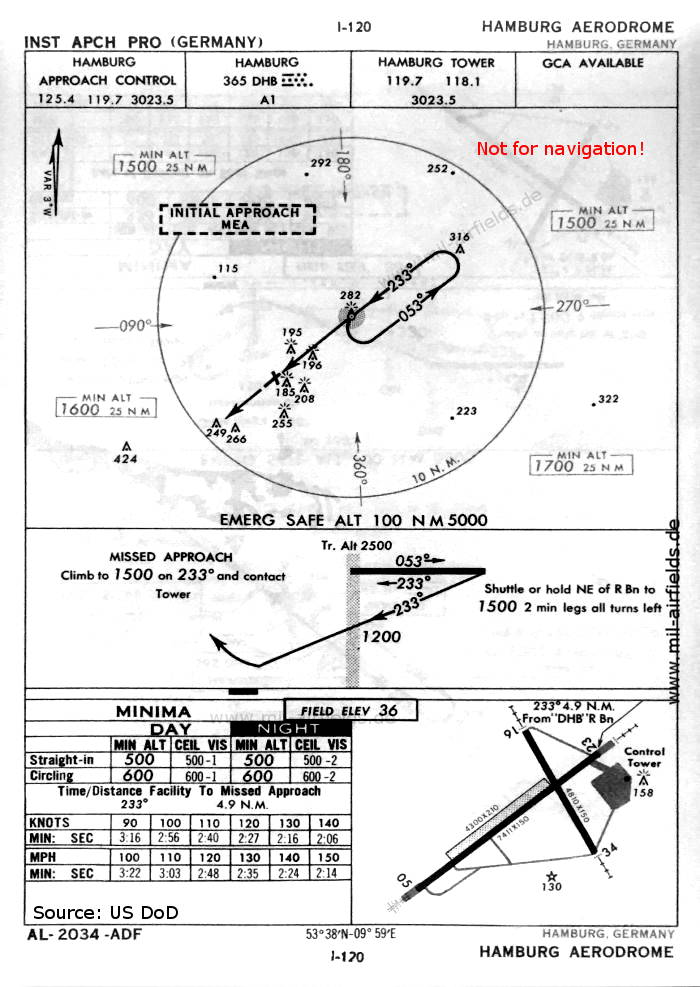

Karte NDB-Anflug Landebahn 23 Flughafen Hamburg Fuhlsbüttel, 1960
NDB-Anflug Landebahn 23 (Oktober 1960) - Es gibt zwei Landebahnen - 05/23: Länge 2259 m, Breite 46 m (7411 Fuß x 150 Fuß), 16/34: Länge 1466 m, Breite 46 m (4810 Fuß x 150 Fuß). Außerdem gibt es einen Notladenstreifen 05/23: Länge 1311 m, Breite 64 m (4300 Fuß x 210 Fuß). (Quelle: US DoD)

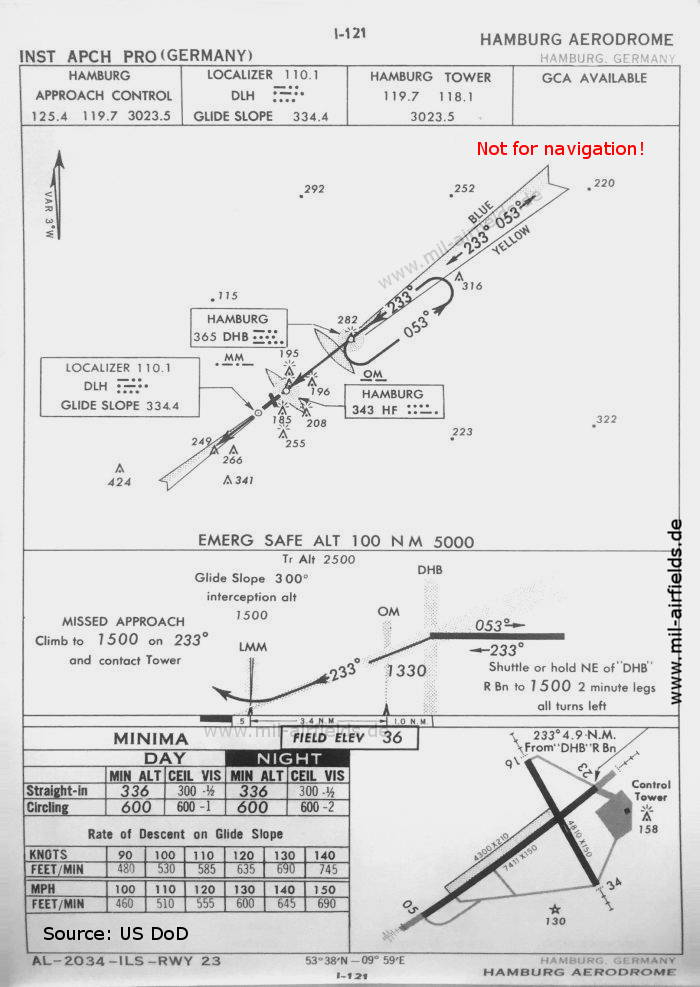

Karte ILS-Anflug Landebahn 23 Flughafen Hamburg Fuhlsbüttel, 1960
ILS-Anflug Landebahn 23 (Oktober 1960) (Quelle: US DoD)

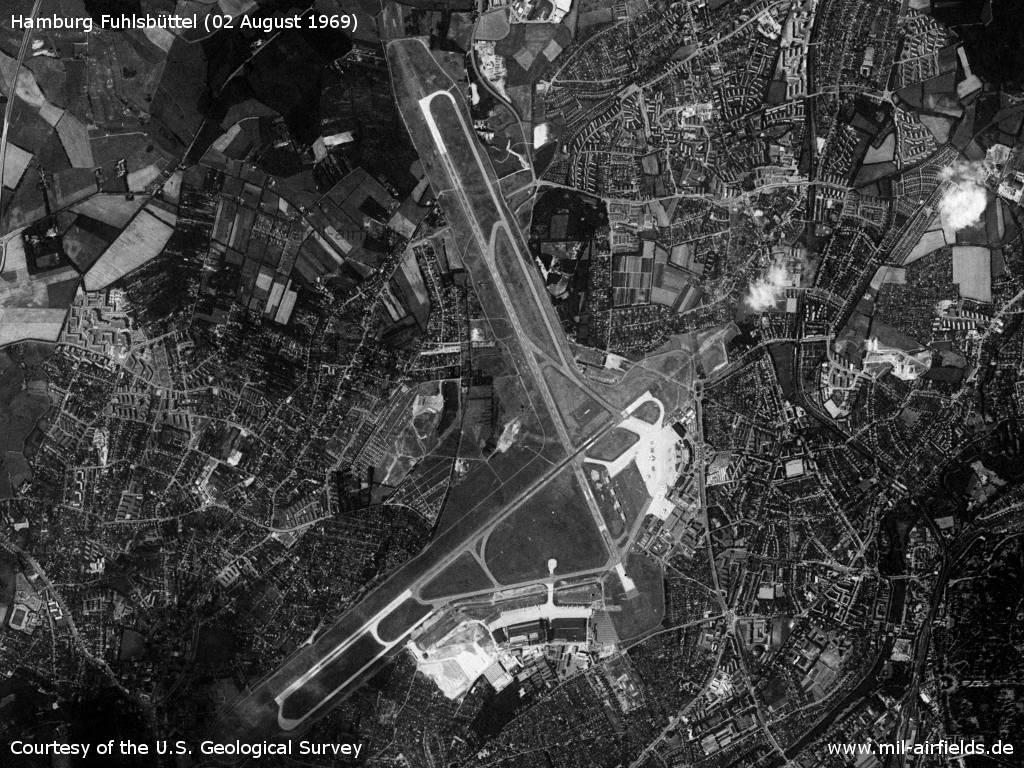

Satellitenbild 02.08.1969
Satellitenbild 02.08.1969 (Quelle: U.S. Geological Survey)

Index zu den Objekten auf den Karten

Luftraum:

Funkfeuer:

  • Hamburg NDB "DHB", "DLH", Locator "HF", "HH", ILS "DLH", Outer Marker, Middle Marker

Flugsicherung:

  • Hamburg Approach Control, Hamburg Tower

Quelle für alle Karten, sofern nicht anders gekennzeichnet: US Department of Defense (US DoD)

Titelbild: Swiss Air Lines Douglas DC-3-227A HB-IRO in Hamburg. Quelle: ETH-Bibliothek Zürich, Bildarchiv/Stiftung Luftbild Schweiz / Fotograf: Gardi, René / LBS_SR12-51-0754, Lizenz: CC BY-SA 4.0
