Flugplatz Torrejón

Madrid / Torrejon

Historische Anflugkarten

Nur zur geschichtlichen Information, nicht zur Navigation oder zum Fliegen verwenden!
KoordinatenN402930 W0032707 (WGS84) Google Maps

Flugplatz

Region: Madrid, Torrejón de Ardoz

Location indicator: LETO

Nutzer: Spanische Luftstreitkräfte (Ejército del Aire), US Air Force (USAF)

1960er Jahre

Karte NDB-Anflug Landebahn 23 Flugplatz Torrejón, Spanien 1966
NDB-Anflug Landebahn 23 (Mai 1966)
Es gibt eine Startbahn - 05/23: Länge 4084 m, Breite 61 m (13400 Fuß x 200 Fuß).
(Quelle: US DoD)

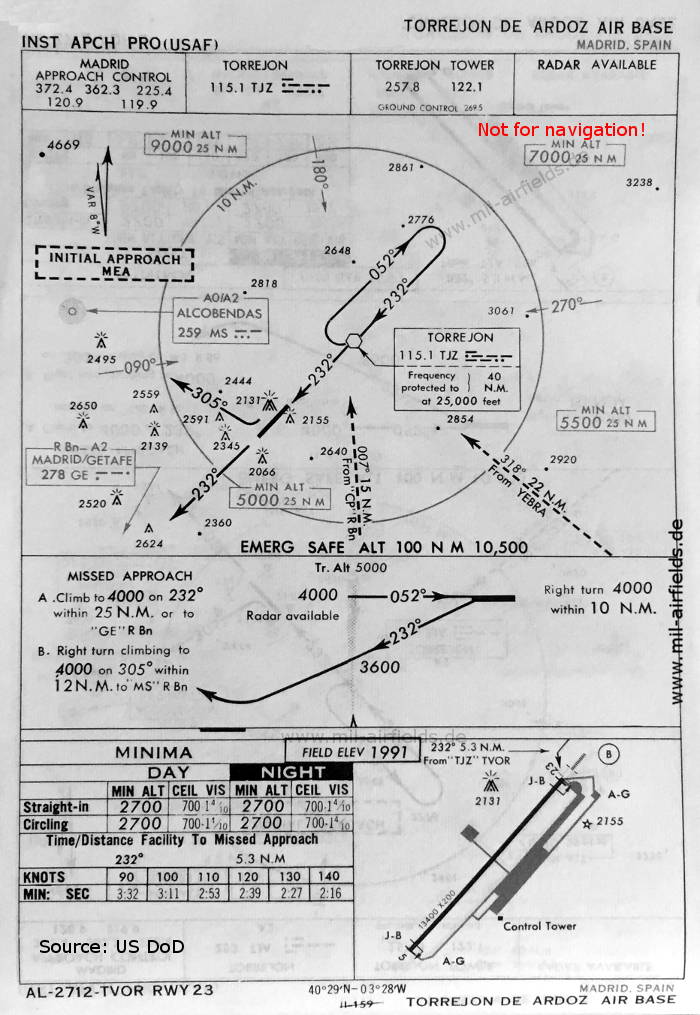

Karte VOR-Anflug Landebahn 23 Flugplatz Torrejón, Spanien 1966
VOR-Anflug Landebahn 23 (Mai 1966)
(Quelle: US DoD)

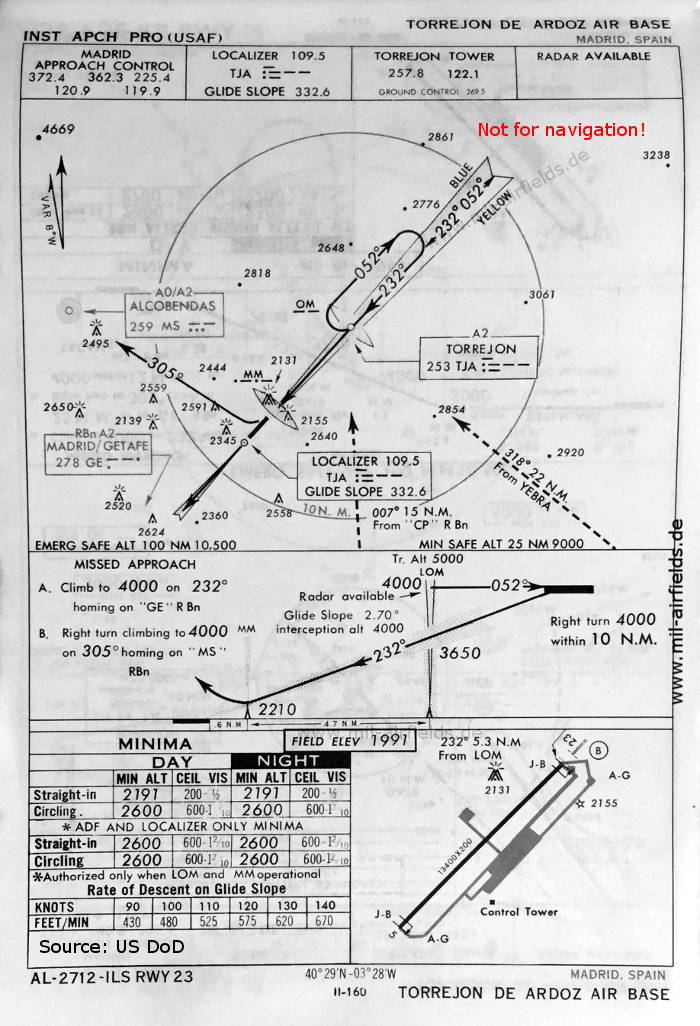

Karte ILS-Anflug Landebahn 23 Flugplatz Torrejón, Spanien 1966
ILS-Anflug Landebahn 23 (Mai 1966)
(Quelle: US DoD)

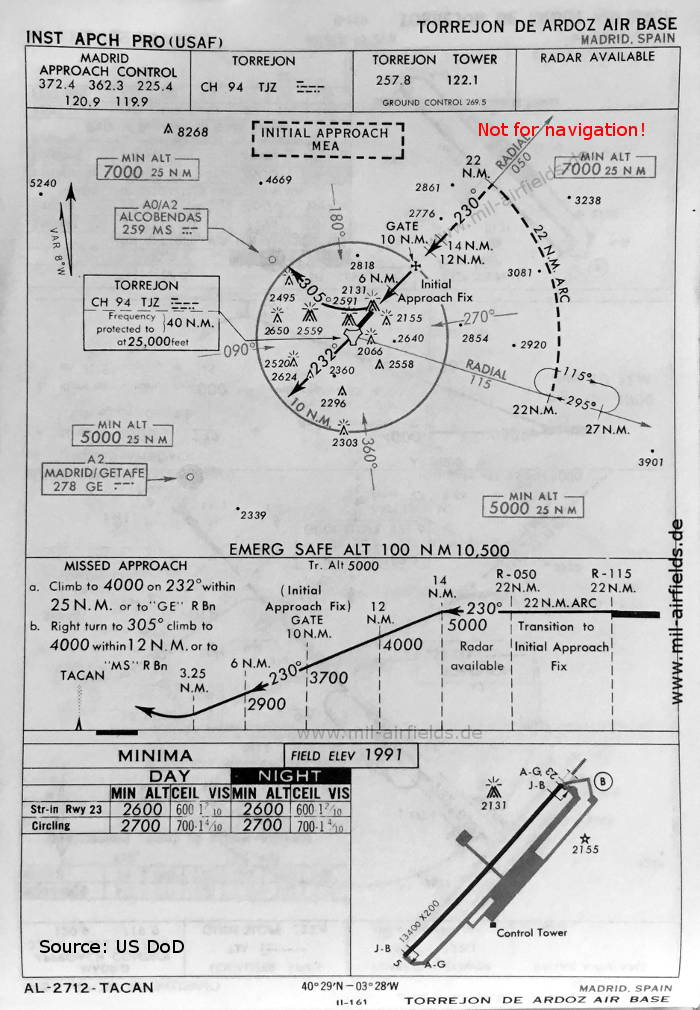

Karte TACAN-Anflug Landebahn 23 Flugplatz Torrejón, Spanien 1966
TACAN-Anflug Landebahn 23 (Mai 1966)
(Quelle: US DoD)

Index zu den Objekten auf den Karten

Funkfeuer:

  • Alcobendas NDB "MS"
  • Getafe NDB "GE"
  • Torrejon NDB "TJA", VOR "TJZ", ILS "TJA", Outer Marker, Middle Marker, TACAN "TJZ"

Flugsicherung:

  • Madrid Approach Control
  • Torrejon Tower

Quelle für alle Karten, sofern nicht anders gekennzeichnet: US Department of Defense (US DoD)
