Flughafen Bordeaux Mérignac

Base aérienne 106 Bordeaux-Mérignac

Historische Anflugkarten

Nur zur geschichtlichen Information, nicht zur Navigation oder zum Fliegen verwenden!
KoordinatenN444943 W0004256 (WGS84) Google Maps
Location indicatorLFBD

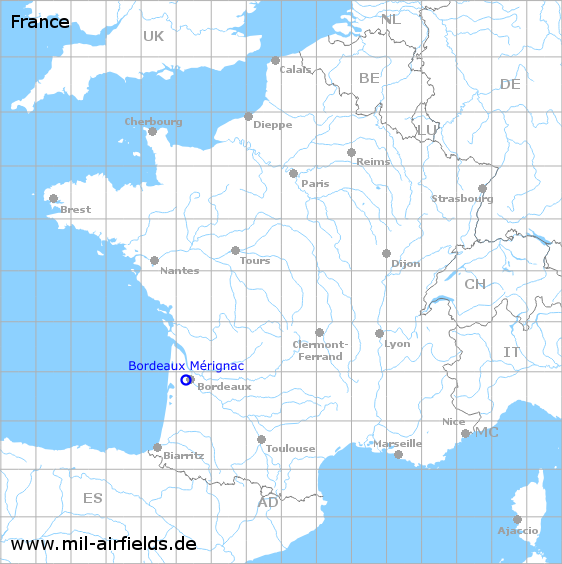

Karte mit Lage Flughafen Bordeaux Mérignac, Frankreich

1940er Jahre

Luftbild Flughafen Bordeaux im Zweiten Weltkrieg 1944
Luftbild aus dem Zweiten Weltkrieg - Das Bild zeigt die Südostecke des Platzes, oben ist ungefähr Nordosten, siehe die nachfolgende Karte von 1945. Originale Bildunterschrift: "Three large hangars at the Bordeaux/Merignac airfield in France were partially destroyed by the 15 June 1944 attack of U.S. 8th AAF heavy bombers. One large workshop is completely destroyed and the other has been damaged. Numerous craters cover the dispersal areas and landing strips" (Quelle: National Archives 193755273)

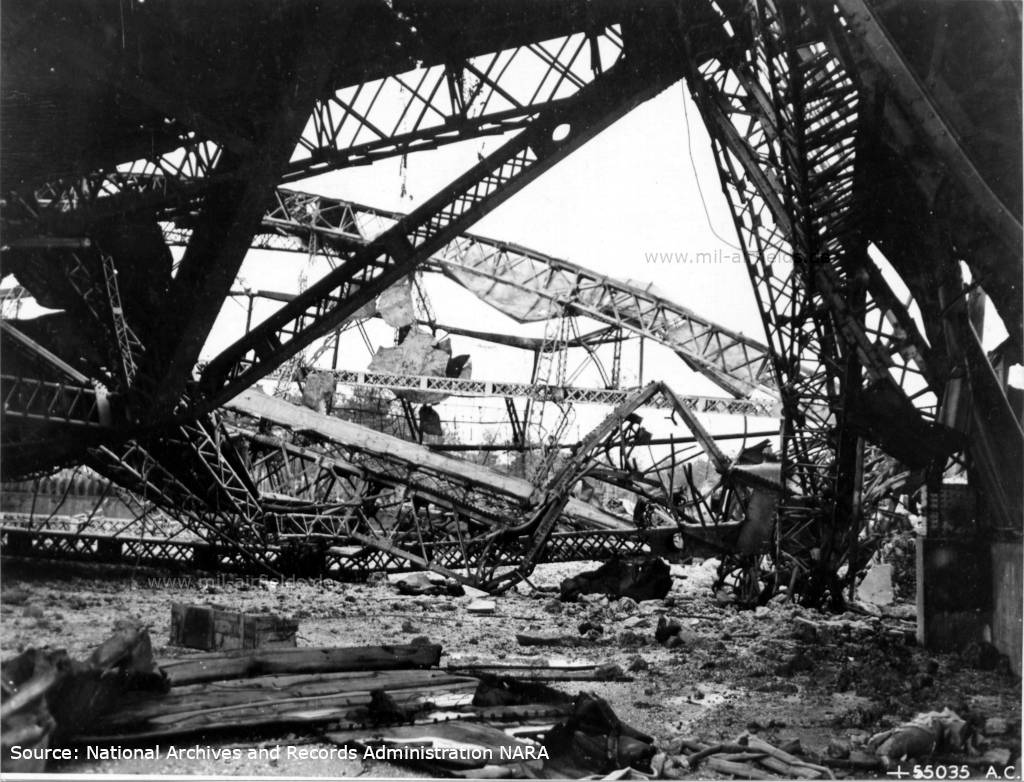

Zerstörte Flugzeughallen im Zweiten Weltkrieg - Originale Bildunterschrift: "UNDERGROUND AIRCRAFT PLANT-These twisted steel girders once supported a big hangar at Merignac Airdrome, near Bordeaux, which U.S. Army 8th Air force heavies bombed out of commission as an important Nazi operational field as the site of an FW-190 assembly plant. This is the kind of destruction which drove the plant underground." (Quelle: National Archives 193749636)
Flugplatz Bordeaux Mérignac: Karte

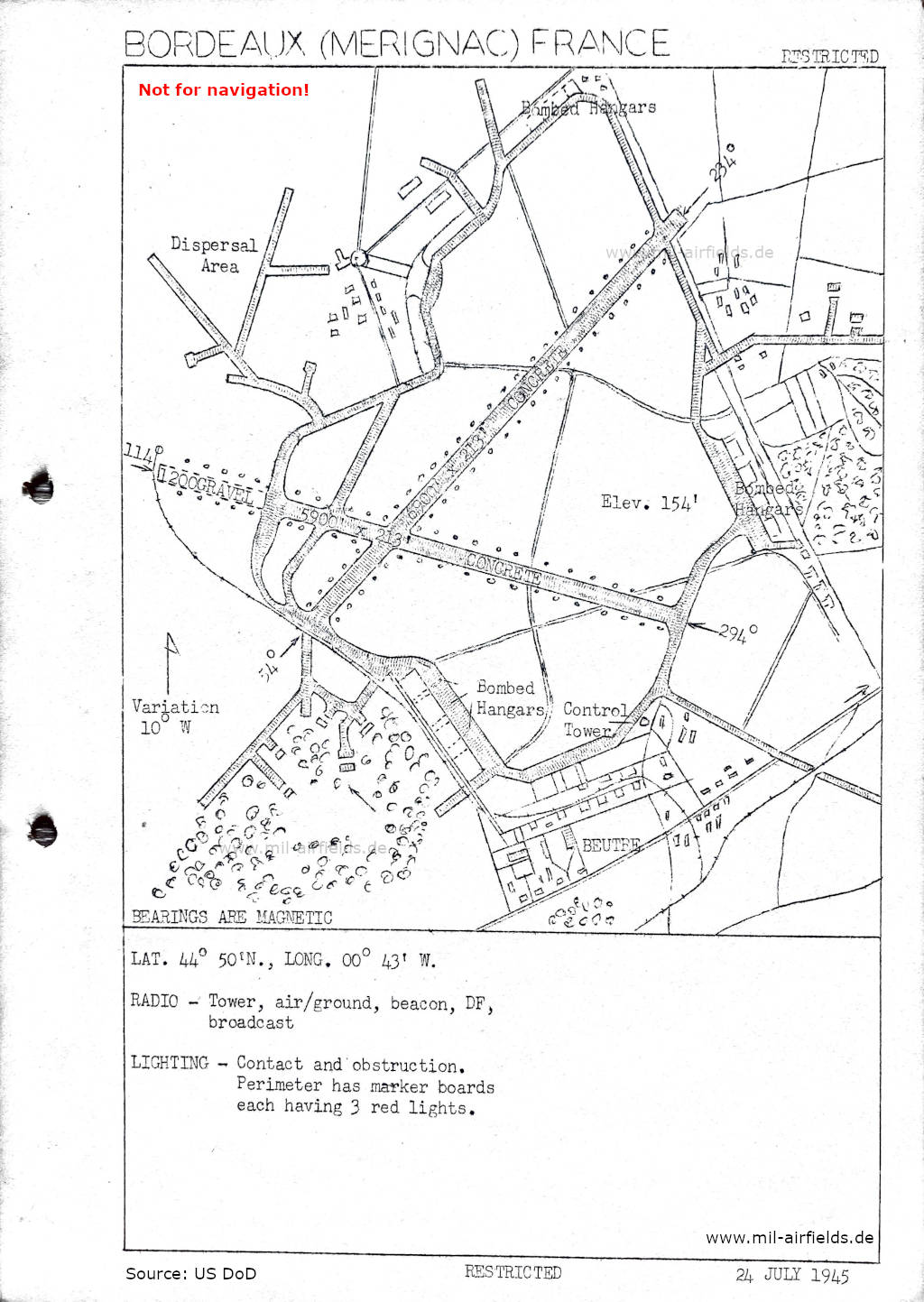

Karte vom 24.07.1945 - Es gibt zwei Landebahnen - 054/234: Länge 2103 m, Breite 65 m (6900 Fuß x 213 Fuß), Beton, 114/294: Länge 1798 m Beton + 366 m Schotter, Breite 65 m (5900 + 1200 Fuß x 213 Fuß). (Quelle: US DoD)

1950er Jahre

Anflug-Karte NDB Landebahn 23 Flughafen Bordeaux Mérignac, 1954
NDB-Anflug Landebahn 23 (Mai 1954) (Quelle: US DoD)
Karte NDB-Anflug 23 Bordeaux Mérignac, Frankreich 1954
NDB-Anflug Landebahn 23 (Juli 1954) (Quelle: US DoD)

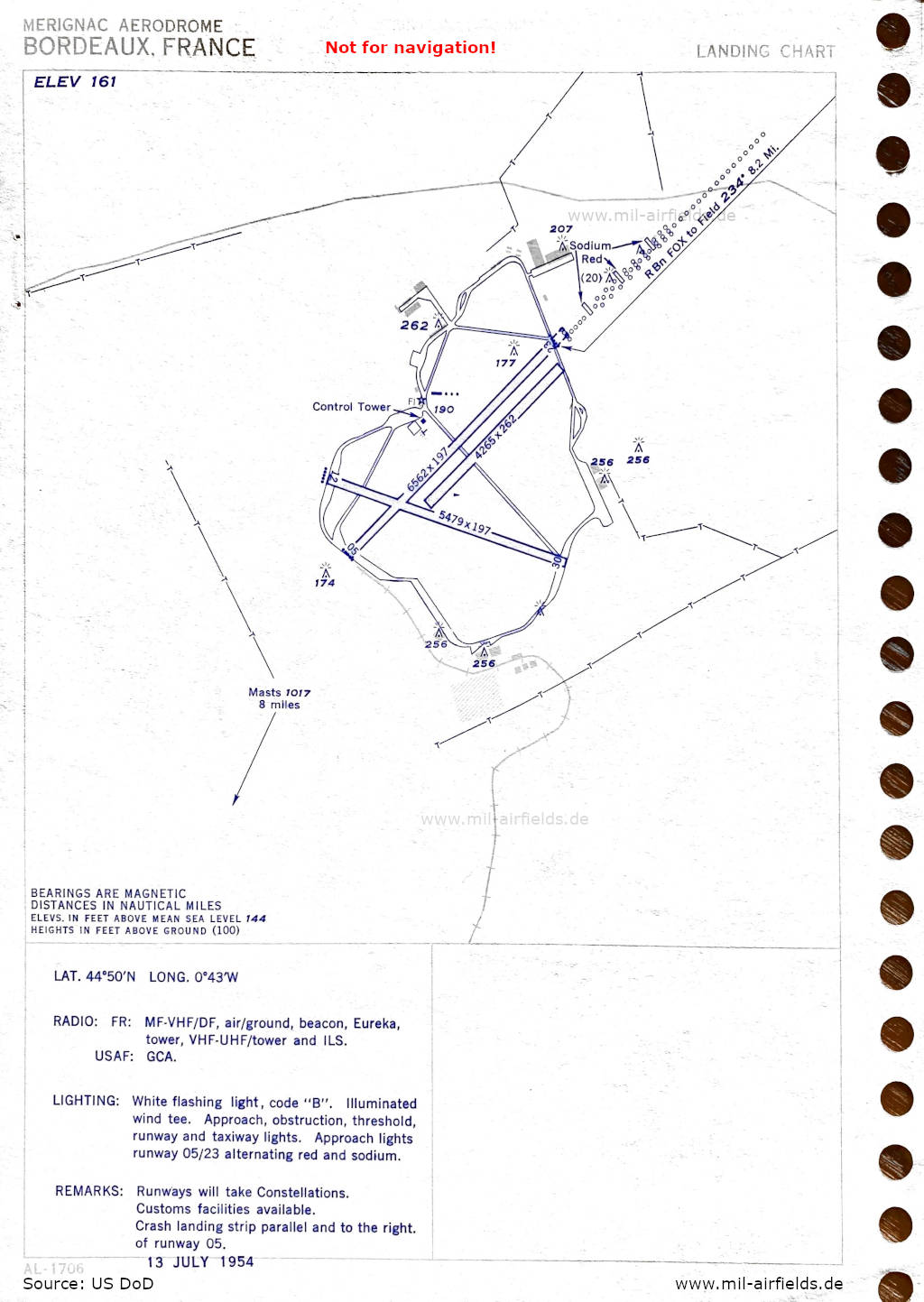

Karte Flughafen Bordeaux Mérignac, Frankreich 1954
Flughafen-Karte (Juli 1954) - Es gibt drei Startbahnen - 05/23: Länge 2000 m, Breite 60 m (6562 Fuß x 197 Fuß), 05/23: Länge 1300 m, Breite 80 m (4265 Fuß x 262 Fuß), 12/30: Länge 1670 m, Breite 60 m (5479 Fuß x 197 Fuß). (Quelle: US DoD)

1960er Jahre

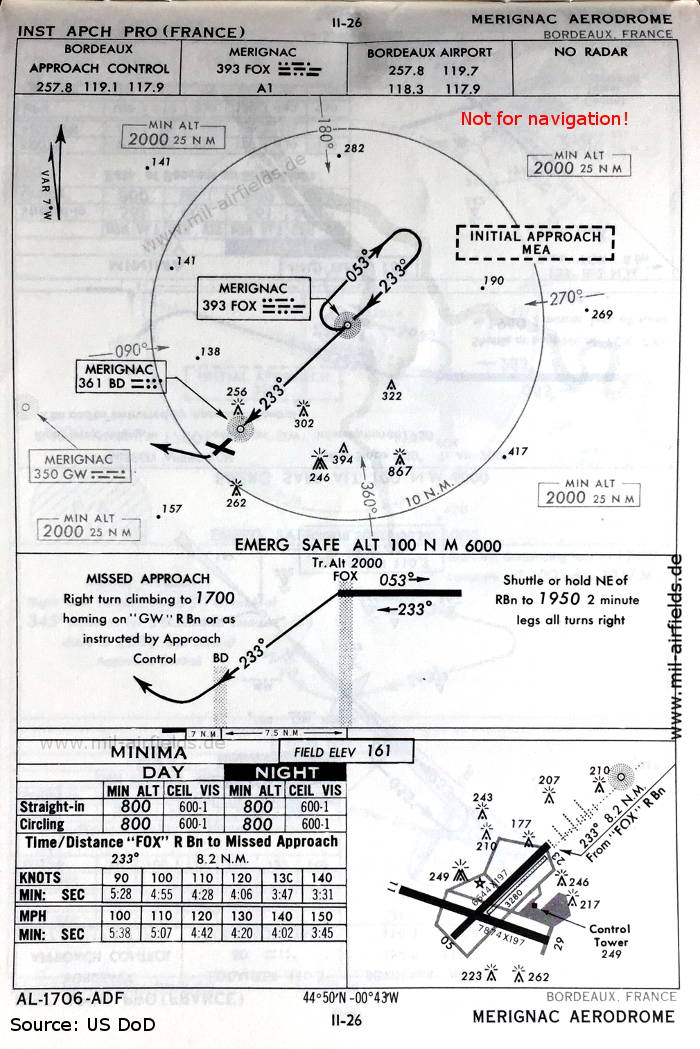

Karte NDB-Anflug Landebahn 23 Flughafen Bordeaux Mérignac, Frankreich 1960
NDB-Anflug Landebahn 23 (Oktober 1960) - Es gibt zwei Landebahnen - 05/23: Länge 2025 m, Breite 60 m (6644 Fuß x 197 Fuß), 11/29: Länge 2400 m, Breite 60 m (7874 Fuß x 197 Fuß). Außerdem gibt es einen unbefestigten Streifen - 05/23: Länge 1000 m (3280 Fuß). (Quelle: US DoD)

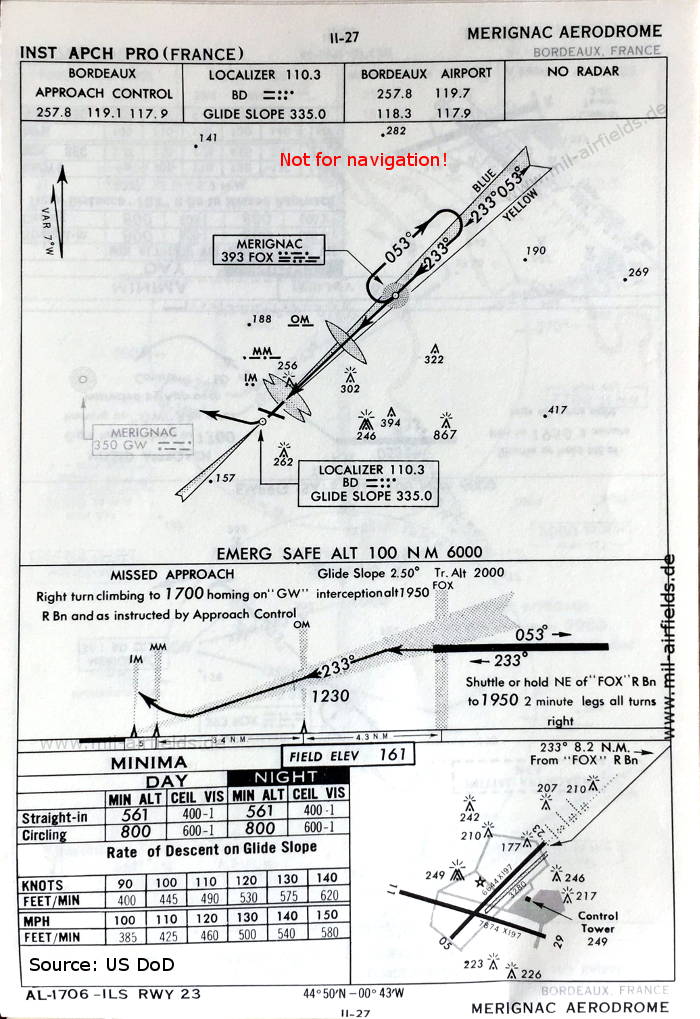

Karte ILS-Anflug Landebahn 23 Flughafen Bordeaux Mérignac, Frankreich 1960
ILS-Anflug Landebahn 23 (Oktober 1960) (Quelle: US DoD)

Index zu den Objekten auf den Karten

Funkfeuer:

  • Bordeaux Merignac NDB "FOX", "BD", Eureka, ILS "BD", Outer Marker, Middle Marker, Inner Marker

Flugsicherung:

  • Bordeaux Approach Control, Bordeaux Tower

Quelle für alle Karten, sofern nicht anders gekennzeichnet: US Department of Defense (US DoD)
