Flughafen Toulouse Blagnac

Historische Anflugkarten

Nur zur geschichtlichen Information, nicht zur Navigation oder zum Fliegen verwenden!
KoordinatenN433747 E0012149 (WGS84) Google Maps
RegionSüdfrankreich, Garonne, Canal du Midi
Location indicatorLFBO
OperatorAirbus, Avions de Transport Régional

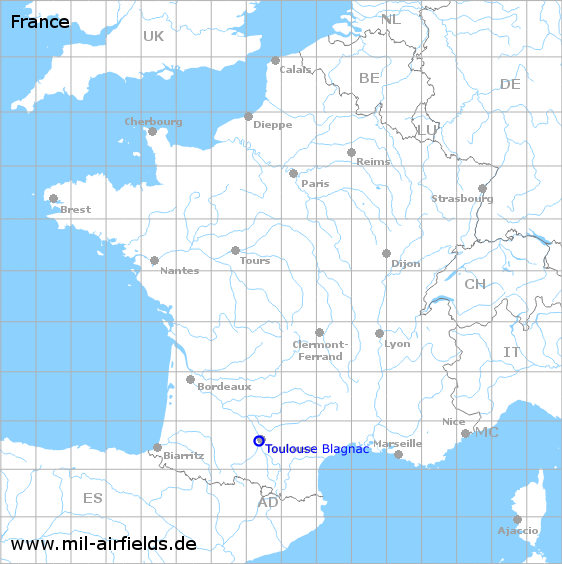

Karte mit Lage Flughafen Toulouse Blagnac, Frankreich

1950er Jahre

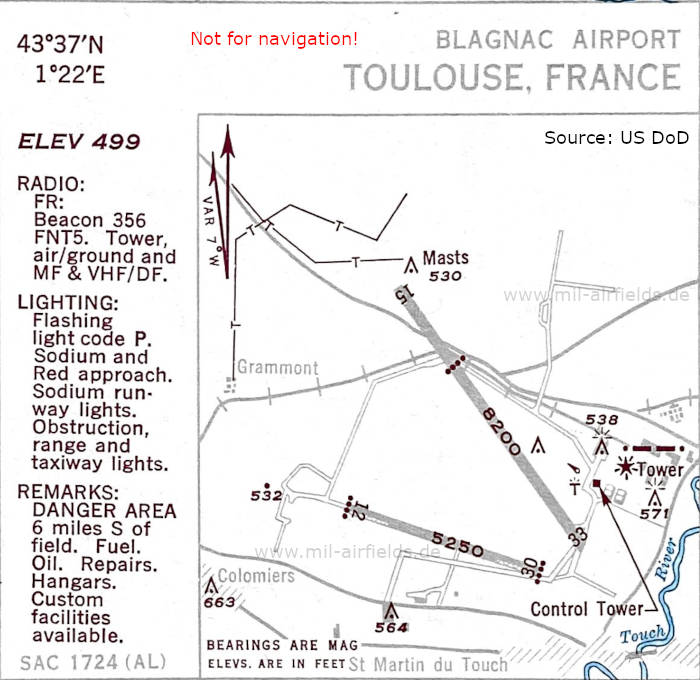

Karte Flughafen Toulouse Blagnac, Frankreich 1950
Flughafen-Karte (Oktober 1950) (Quelle: US DoD)
Karte NDB-Anflug Flughafen Toulouse Blagnac, 1953
NDB-Anflug (September 1953) (Quelle: US DoD)
Karte Flughafen Toulouse Blagnac, Frankreich 1953
Flughafen-Karte (September 1953) - Es gibt zwei Landebahnen - 12/30: Länge 1600 m, Breite 40 m (5250 Fuß x 131 Fuß), 15/33: Länge 2500 m, Breite 60 m (8202 Fuß x 197 Fuß). Bemerkenswert ist, dass die Landebahn 12/30 zwei Bereiche hat, die mit gelochten Stahlplatten (PSP) bedeckt sind (schraffierte Flächen) (Quelle: US DoD)

1960er Jahre

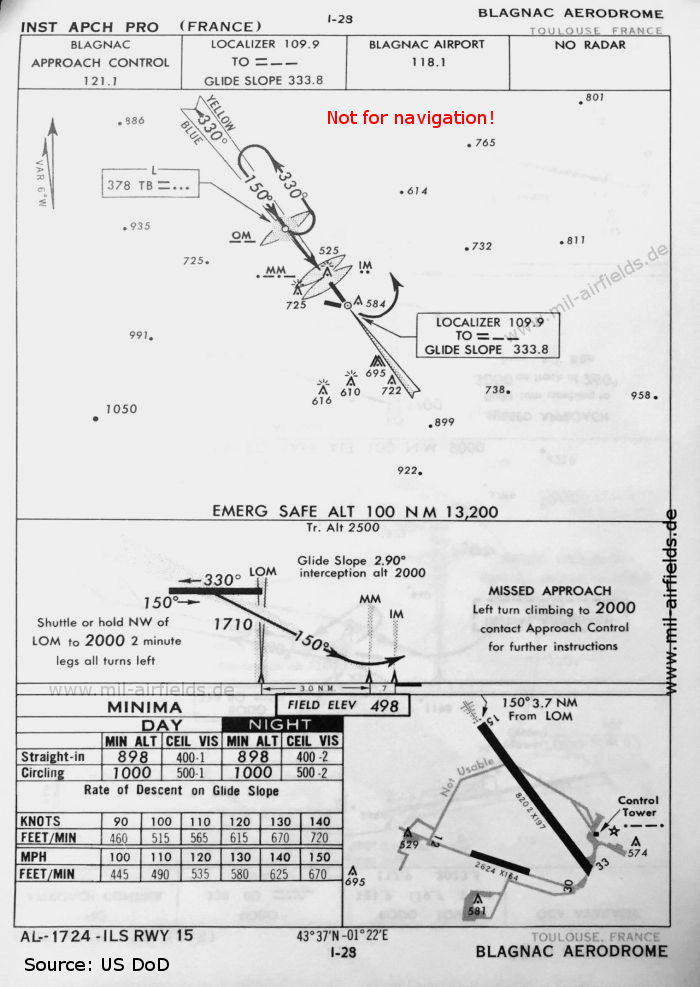

Karte ILS-Anflug Landebahn 15 Flughafen Toulouse Blagnac, Frankreich 1960
ILS-Anflug Landebahn 15 (Oktober 1960) - Es gibt zwei Landebahnen - 12/30: Länge 800 m, Breite 50 m (2624 Fuß x 164 Fuß), 15/33: Länge 2500 m, Breite 60 m (8202 Fuß x 197 Fuß). (Quelle: US DoD)

Index zu den Objekten auf den Karten

Flugplätze:

  • Balma, Blagnac, Francazal, Lasbordes, Montaudran,

Funkfeuer:

  • Blagnac NDB "FNT5", "FOU", Locator "TB", ILS "TO", Outer Marker, Middle Marker, Inner Marker

Flugsicherung:

  • Blagnac Approach Control, Blagnac Airport

Orte:

  • Blagnac
  • Castanet, Colomiers
  • Drémil
  • Garonne, Grammont, Grenade sur Garonne
  • La Garonne, Le Touch
  • Montastruc-la-Conseillère
  • Saint-Lys, Saint-Martin-du-Touch
  • Toulouse

Quelle für alle Karten, sofern nicht anders gekennzeichnet: US Department of Defense (US DoD)
