Flughafen Trondheim Værnes

Trondheim lufthavn, Værnes

Historische Anflugkarten

Nur zur geschichtlichen Information, nicht zur Navigation oder zum Fliegen verwenden!
KoordinatenN632727 E0105505 (WGS84) Google Maps
Location indicatorENVA
Karte mit Lage Flughafen Trondheim Værnes

1950er Jahre

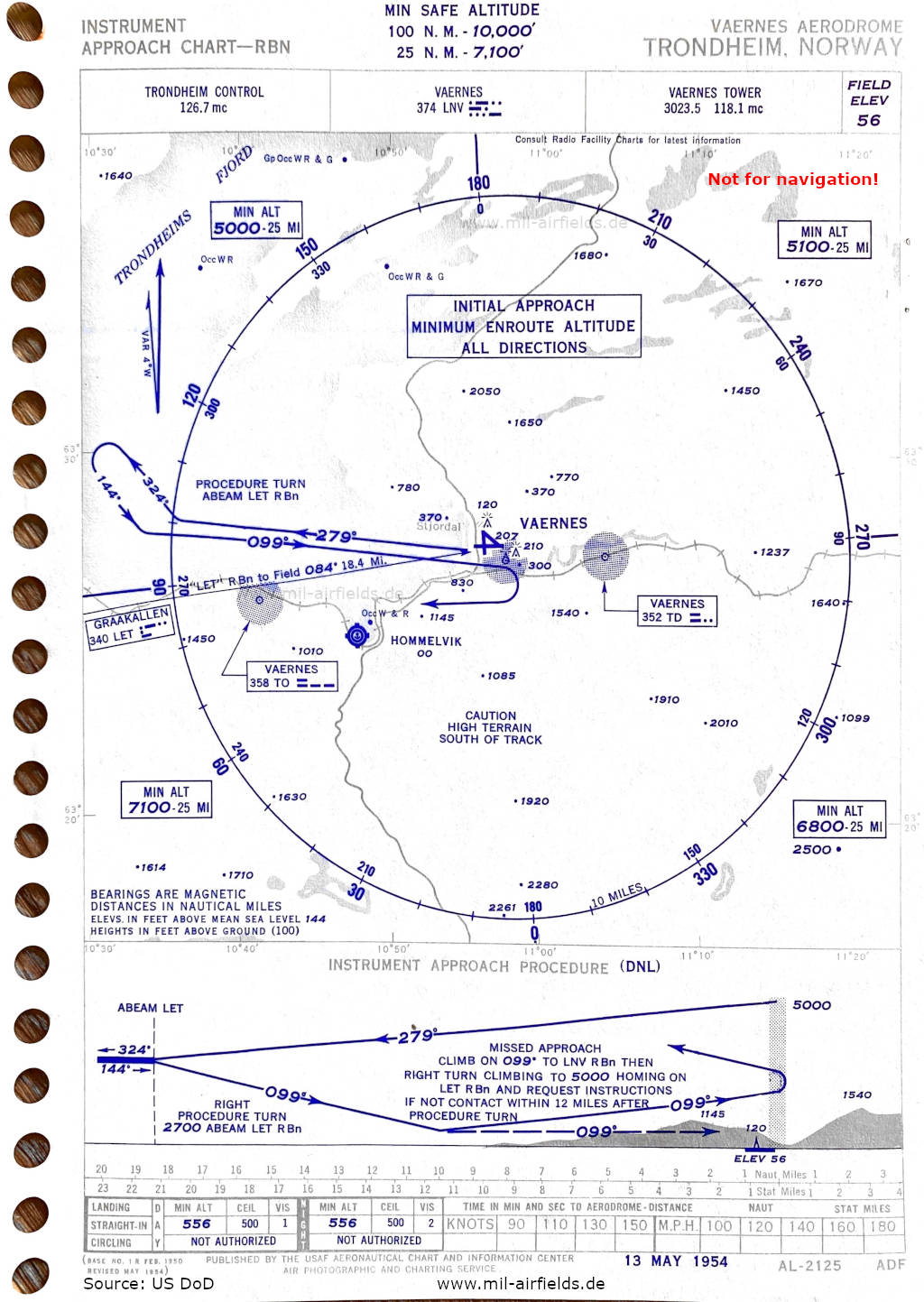

Karte NDB-Anflug Landebahn 10 Flughafen Trondheim Værnes, Norwegen 1954
NDB-Anflug Landebahn 10 (Mai 1954) - In der Bucht von Hommelvik (Hommelvika) ist ein Wasserflugplatz dargestellt. (Quelle: US DoD)

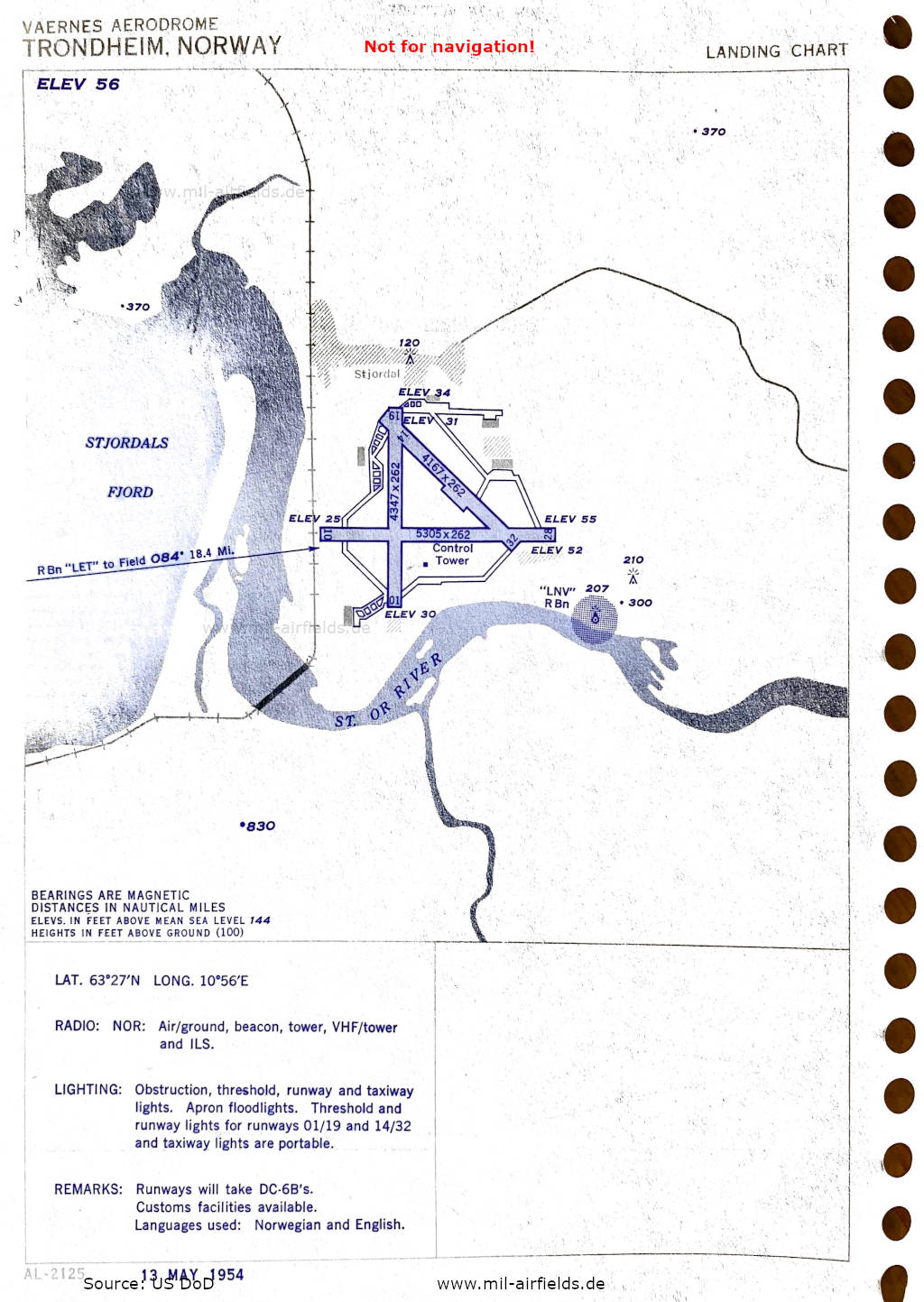

Karte Flughafen-Karte Flughafen Trondheim Værnes, Norwegen 1954
Flughafen-Karte (Mai 1954) - Es gibt drei Startbahnen - 01/19: Länge 1294 m, Breite 80 m (4247 Fuß x 262 Fuß), 10/28: Länge 1617 m, Breite 80 m (5305 Fuß x 262 Fuß), 14/32: Länge 1270 m, Breite 80 m (4167 Fuß x 262 Fuß). (Quelle: US DoD)

1960er Jahre

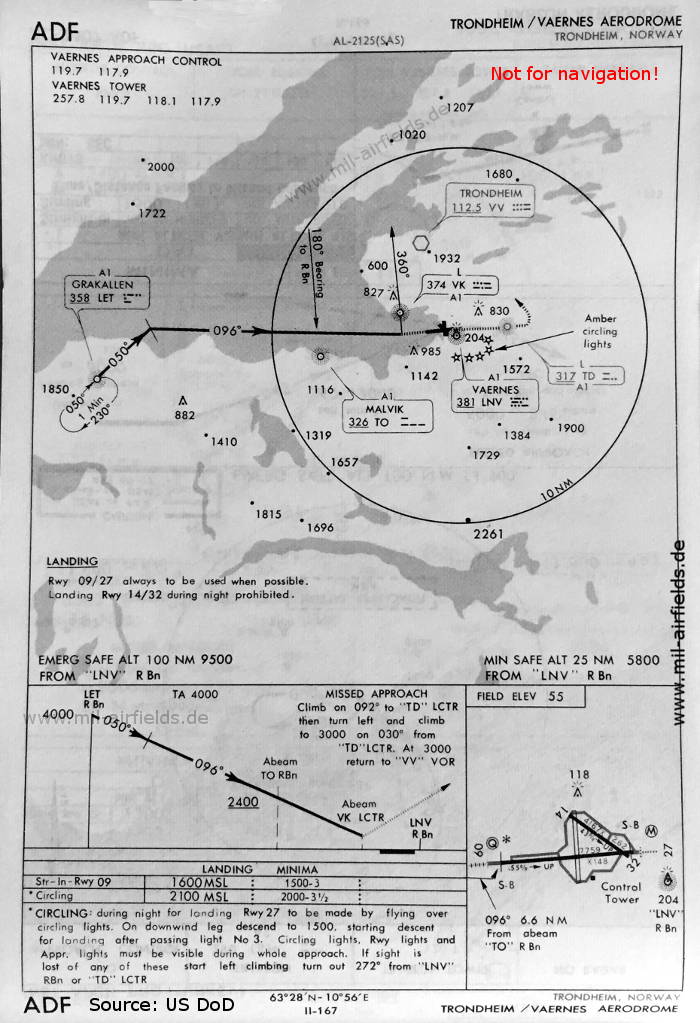

Karte NDB-Anflug Landebahn 09 Flughafen Trondheim Værnes, Norwegen 1966
NDB-Anflug Landebahn 09 (Mai 1966) - Es gibt zwei Landebahnen - 09/27: Länge 2365 m, Breite 45 m (7759 Fuß x 148 Fuß), 14/32: Länge 1270 m, Breite 80 m (4167 Fuß x 262 Fuß). Bemerkenswert sind die "circling lights" südöstlich des Platzes, die zur Orientierung bei Platzrunden-Anflügen genutzt werden. (Quelle: US DoD)

Index zu den Objekten auf den Karten

Flugplätze:

  • Hommelvik, Vaernes

Funkfeuer mit Kennung / Identifikator:

  • Grakallen NDB "LET"
  • Malvik NDB "TO"
  • Vaernes NDB "LNV", Locator "TD", "VK"
  • Trondheim VOR "VV"

Flugsicherung / Kommunikation:

  • Trondheim Control
  • Vaernes Approach Control, Vaernes Tower

Orte:

  • Hommelvik
  • Stjørdal, Stjørdalsfjorden, Stordalselva
  • Trondheimsfjorden

Quelle für alle Karten, sofern nicht anders gekennzeichnet: US Department of Defense (US DoD)
