Flugplatz RAF Lakenheath

Historische Anflugkarten

Flugplatz RAF Lakenheath

Historische Anflugkarten

Nur zur geschichtlichen Information, nicht zur Navigation oder zum Fliegen verwenden!
KoordinatenN522434 E0003341 (WGS84) Google Maps
RegionSuffolk, East Anglia
Location indicatorMAXL, EGUL
OperatorUS Air Force (USAF)
Cyberangriffe 2023

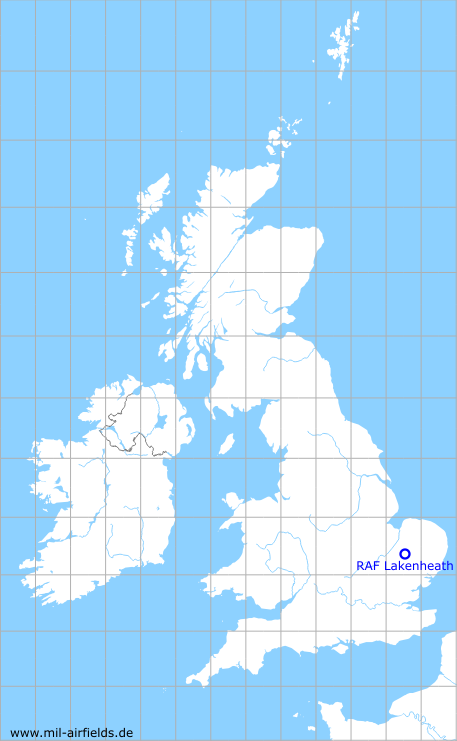

Karte mit Lage Flugplatz RAF Lakenheath, Großbritannien

1950er Jahre

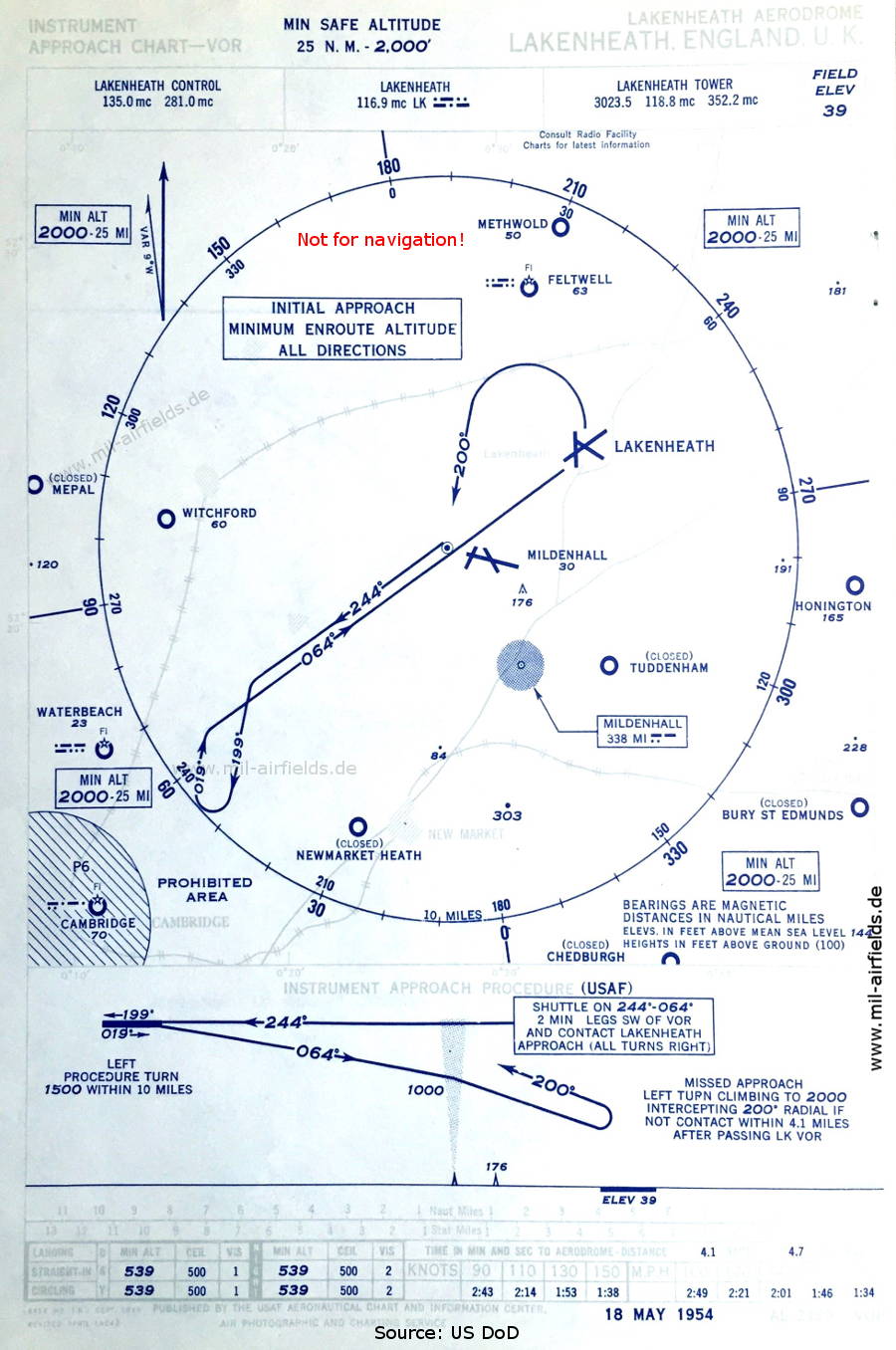

VOR-Anflug RAF Lakenheath, 1954
VOR-Anflug (Mai 1954) - Wie an anderen Flugplätze der US Air Force gab es auch in Lakenheath für wenige Jahre ein UKW-Drehfunkfeuer (VOR) (Quelle: US DoD / USAF)

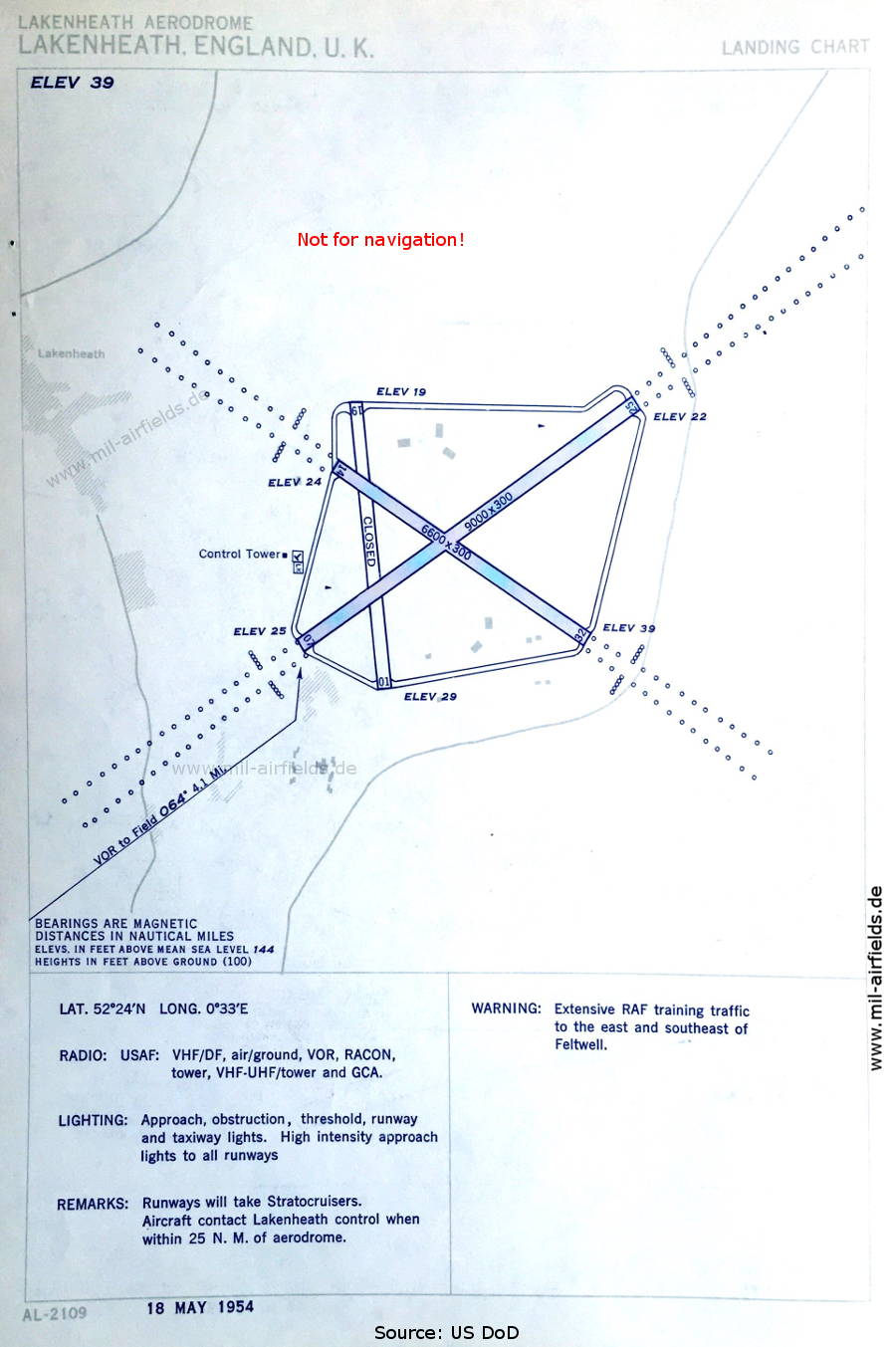

Flugplatz RAF Lakenheath, Großbritannien 1954
Flugplatzkarte (Mai 1954) - Es gibt drei Startbahnen - 01/19: geschlossen , 07/25: Länge 2743 m, Breite 91 m (9000 Fuß x 300 Fuß), 14/32: Länge 2012 m, Breite 91 m (6600 Fuß x 300 Fuß). Bemerkenswert ist die Breite von 91 m. (Quelle: US DoD / USAF)

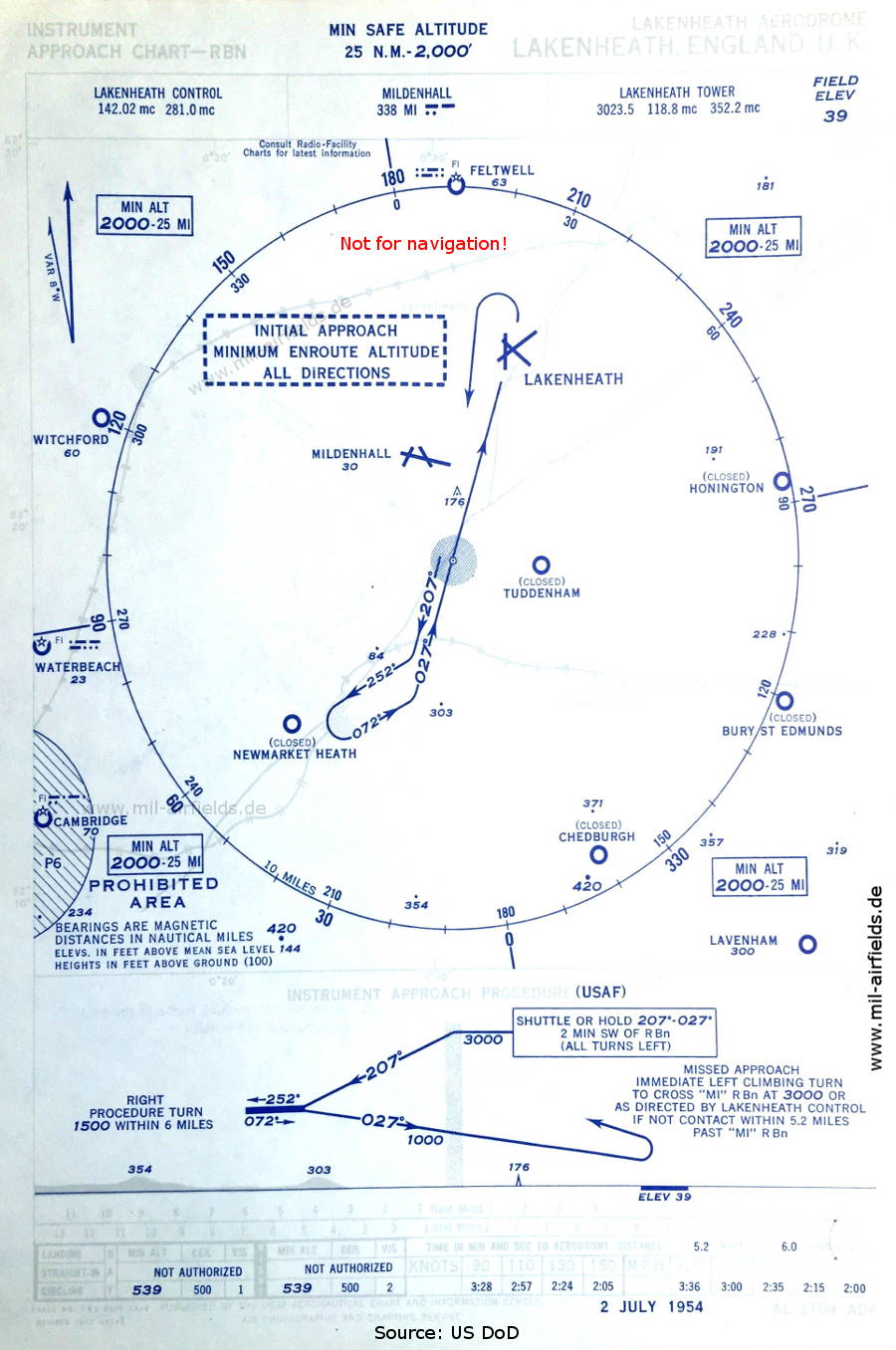

NDB-Anflug RAF Lakenheath, 1954
NDB-Anflug über das Funkfeuer Mildenhall (Juli 1954) - Flugplätze in der Umgebung: Bury St. Edmunds, Cambridge, Chedburgh, Feltwell, Honington, Lavenham, Mepal, Methwold, Mildenhall, Newmarket Heath, Tuddenham, Waterbeach, Witchford, (Quelle: US DoD / USAF)

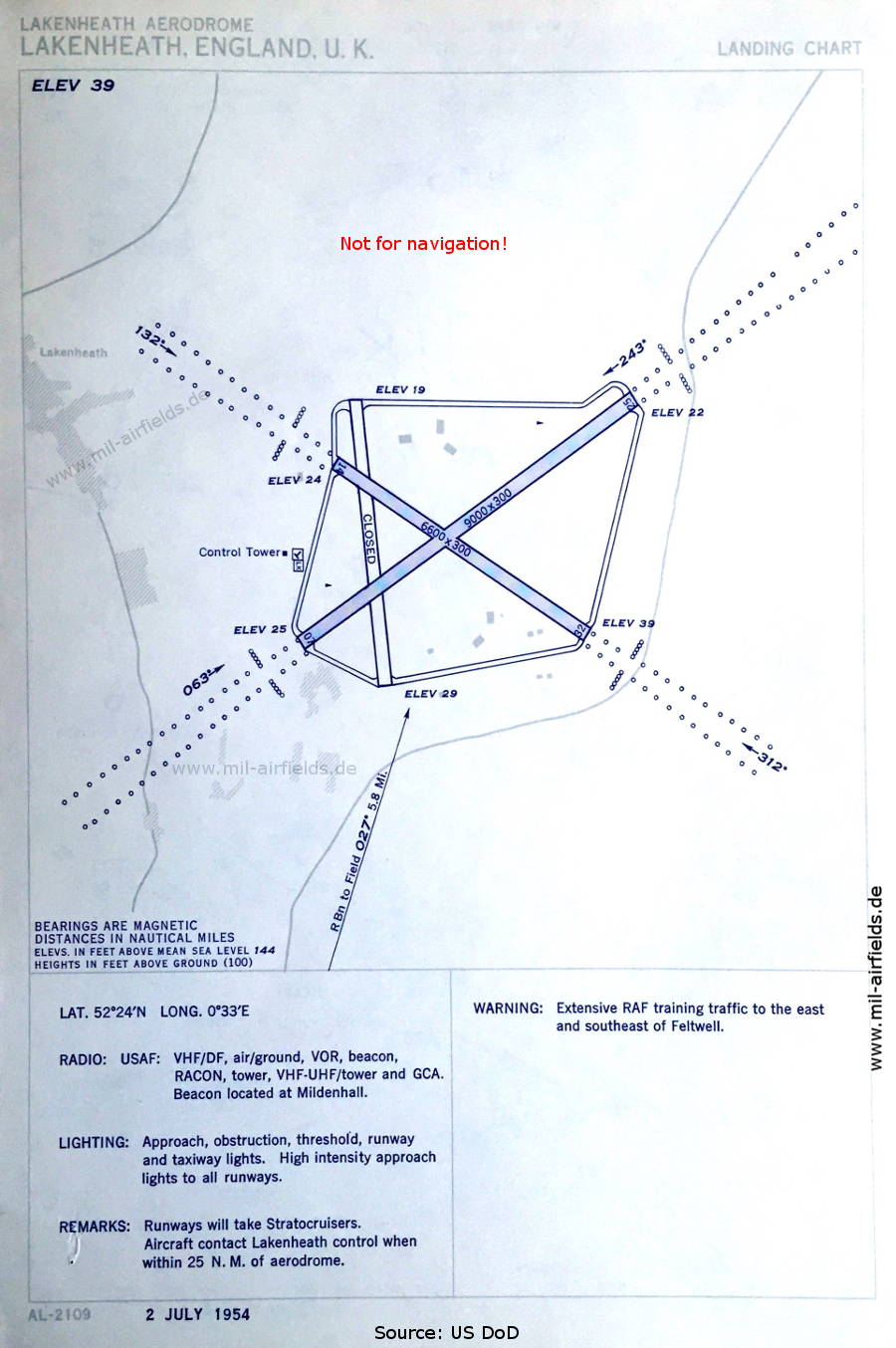

Flugplatz-Karte RAF Lakenheath EGUL, Großbritannien 1954
Flugplatz-Karte (Juli 1954) (Quelle: US DoD / USAF)

1960er Jahre

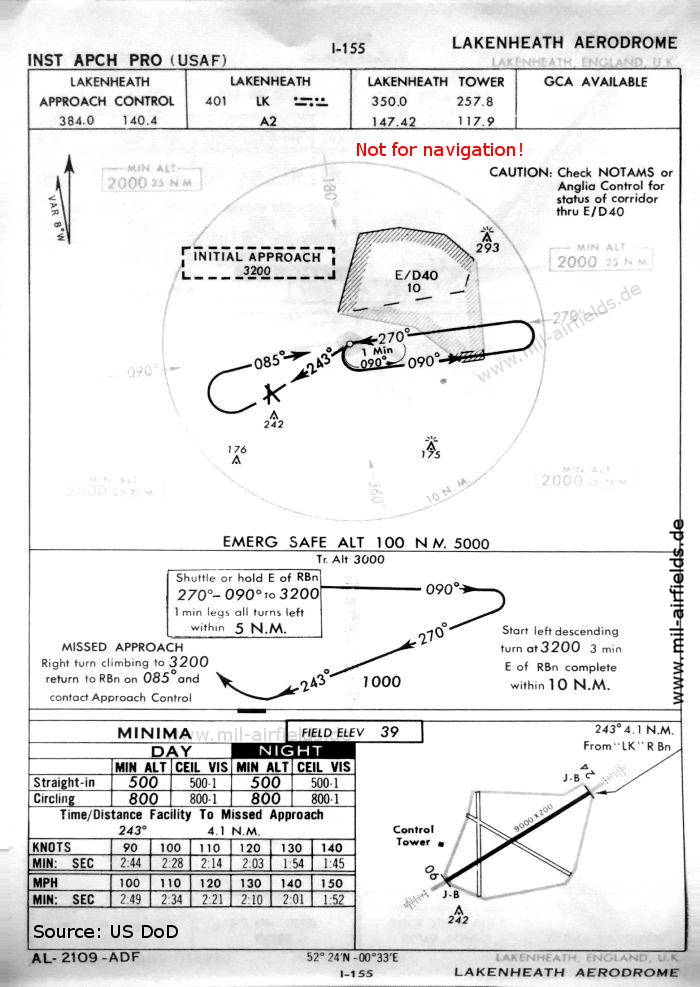

Karte NDB-Anflug Landebahn 24 Flugplatz RAF Lakenheath, Großbritannien 1960
NDB-Anflug Landebahn 24 (Oktober 1960) - Jetzt gibt es nur nochg eine Startbahn - 06/24: Länge 2743 m, Breite 61 m (9000 Fuß x 200 Fuß). (Quelle: US DoD)

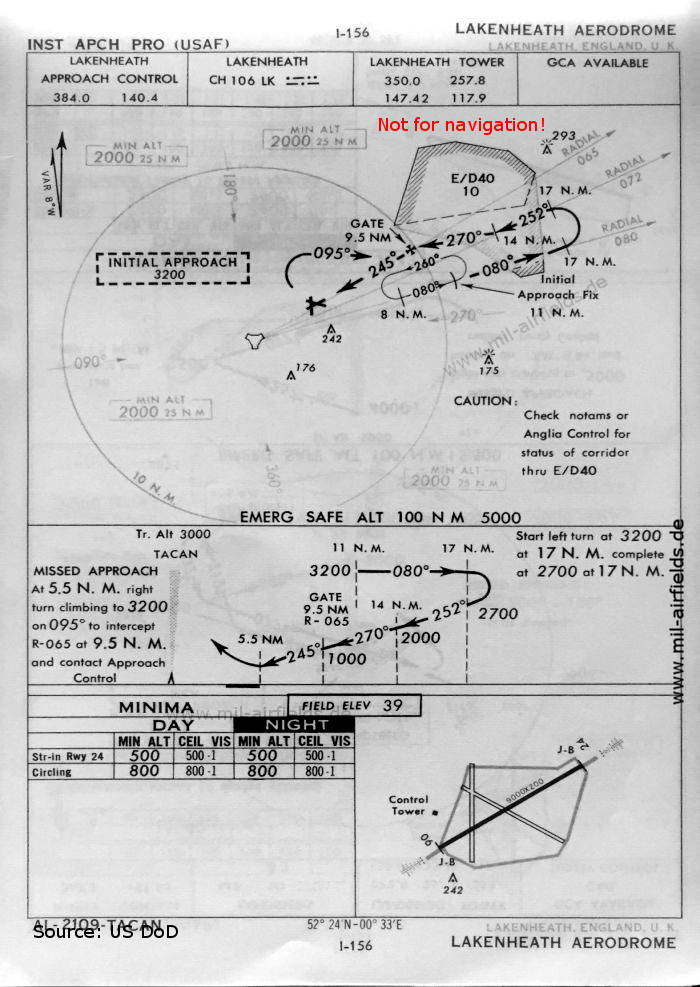

Karte TACAN-Anflug Landebahn 24 Flugplatz RAF Lakenheath, Großbritannien 1960
TACAN-Anflug Landebahn 24 (Oktober 1960) (Quelle: US DoD)

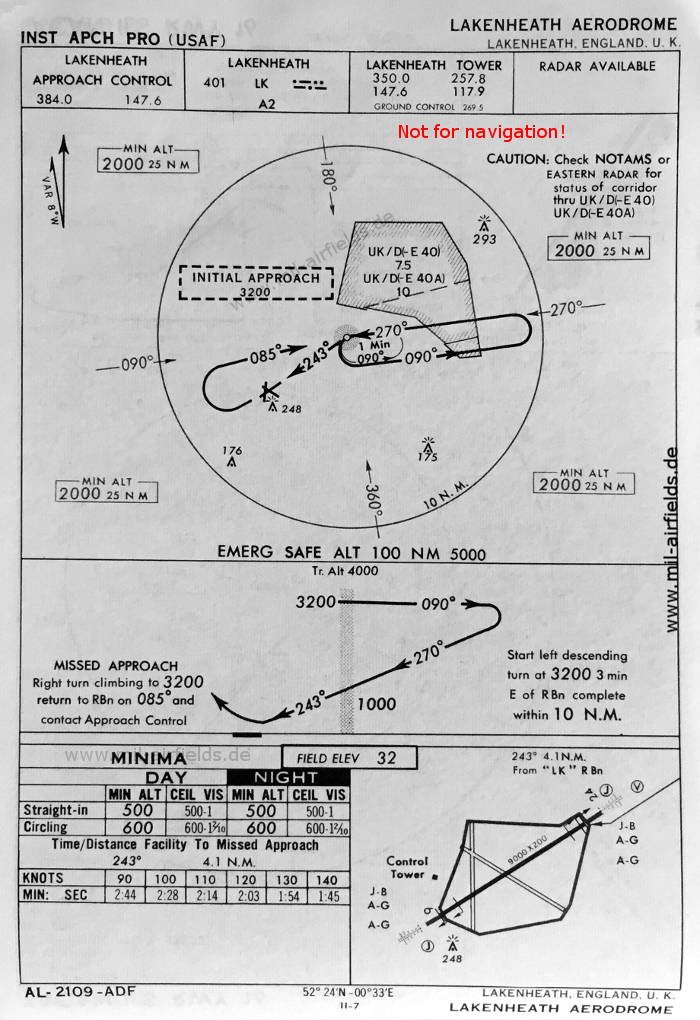

Karte NDB-Anflug Landebahn 24 Flugplatz RAF Lakenheath, Großbritannien 1966
NDB-Anflug Landebahn 24 (Mai 1966) (Quelle: US DoD)

Index zu den Objekten auf den Karten

Flugplätze:

  • Bury St. Edmunds, Cambridge, Chedburgh, Feltwell, Honington, Lavenham, Mepal, Methwold, Mildenhall, Newmarket Heath, Tuddenham, Waterbeach, Witchford

Luftraum:

  • E/D40, P6, UK/D(-E 40), UK/D(-E 40A)

Funkfeuer:

  • Lakenheath NDB "LK", VOR "LK"
  • Mildenhall NDB "MI"

Flugsicherung:

  • Lakenheath Control, Lakenheath Approach Control, Lakenheath Tower, Ground Control

Quelle für alle Karten, sofern nicht anders gekennzeichnet: US Department of Defense (US DoD)

Titelbild: F-15E Strike Eagles, 48th Fighter Wing, RAF Lakenheath, line up on the taxiway preparing to move onto the runway for takeoff, Quelle: US DoD Scene Camera Operator: SSGT William Greer, USAF / National Archives 6605273
