Flughafen London Gatwick

Historische Anflugkarten

Nur zur geschichtlichen Information, nicht zur Navigation oder zum Fliegen verwenden!
KoordinatenN510856 W0001126 (WGS84) Google Maps
Liste der Ransomware-Angriffe

Region: West Sussex

Location Indicator: EGKK

1960er Jahre

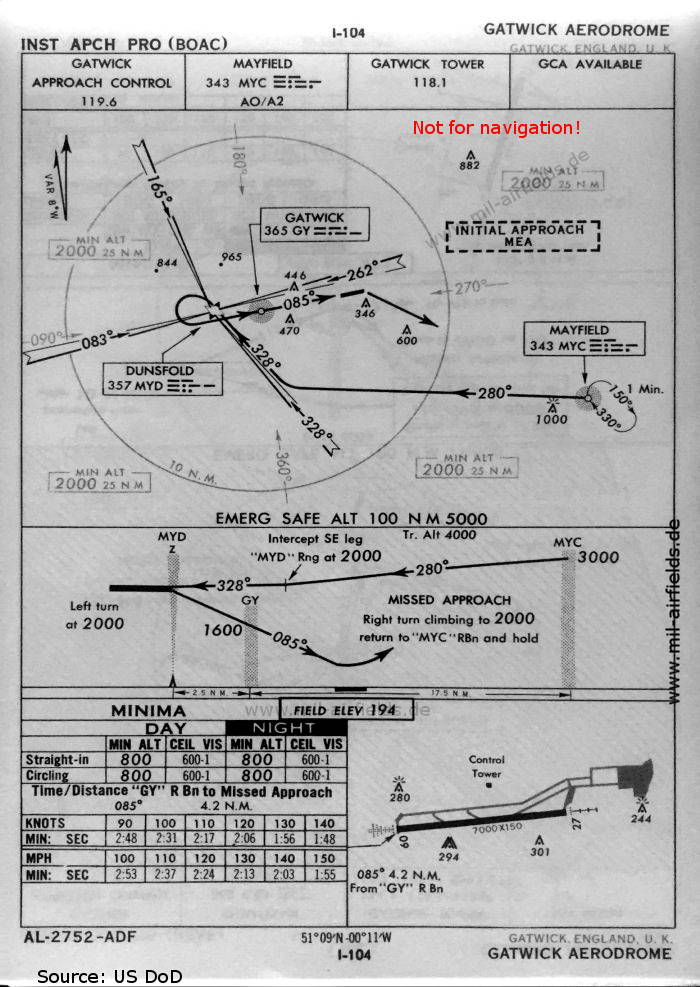

Karte NDB-Anflug 09 Flughafen Gatwick, Großbritannien 1960
NDB-Anflug Landebahn 09 (Oktober 1960)
Es gibt eine Startbahn - 09/27: Länge 2133 m, Breite 46 m (7000 Fuß x 150 Fuß).
(Quelle: US DoD)
Karte NDB-Anflug Landebahn 09 Flughafen London Gatwick, Großbritannien 1966
NDB-Anflug Landebahn 09 (Mai 1966)
Die Abmessungen der Landebahn 09/27 sind 2499 m x 46 m (8199 Fuß x 151 Fuß)
(Quelle: US DoD)
Karte ILS-Anflug Landebahn 27 Flughafen London Gatwick, Großbritannien 1966
ILS-Anflug Landebahn 27 (Mai 1966)
(Quelle: US DoD)

Index zu den Objekten auf den Karten

Funkfeuer:

  • Dunsfold Range "MYD"
  • Gatwick NDB "GY", Locator "GE", ILS "WW", Outer Marker, Middle Marker
  • Mayfield NDB "MYC"

Flugsicherung:

  • Gatwick Approach Control, Gatwick Tower

Quelle für alle Karten, sofern nicht anders gekennzeichnet: US Department of Defense (US DoD)
