Flugplatz RAF Sculthorpe

RAF Sculthorpe

Historische Anflugkarten

Nur zur geschichtlichen Information, nicht zur Navigation oder zum Fliegen verwenden!
KoordinatenN525049 E0004550 (WGS84) Google Maps
Location indicatorMAXP, EGUP
OperatorUS Air Force (USAF)
Karte mit Lage Flugplatz RAF Sculthorpe, Großbritannien

1950er Jahre

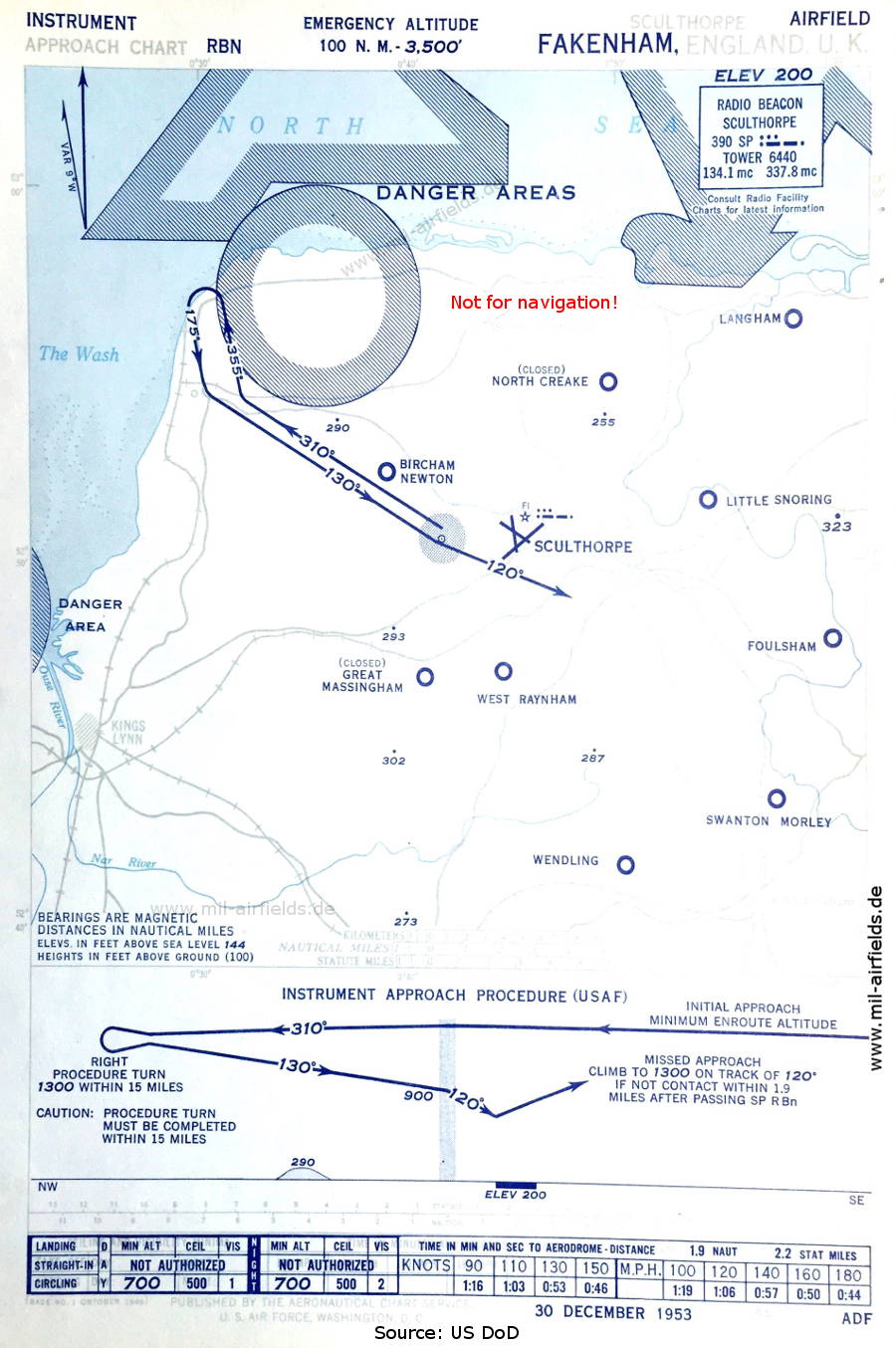

NDB-Anflug Flugplatz RAF Sculthorpe, Großbritannien 1953
NDB-Anflug (Dezember 1953) - Flugplätze in der Umgebung: Bircham Newton, Foulsham, Great Massingham, Langham, Little Snoring, North Creake, Swanton Morley, Wendling, West Raynham (Quelle: US DoD / USAF)

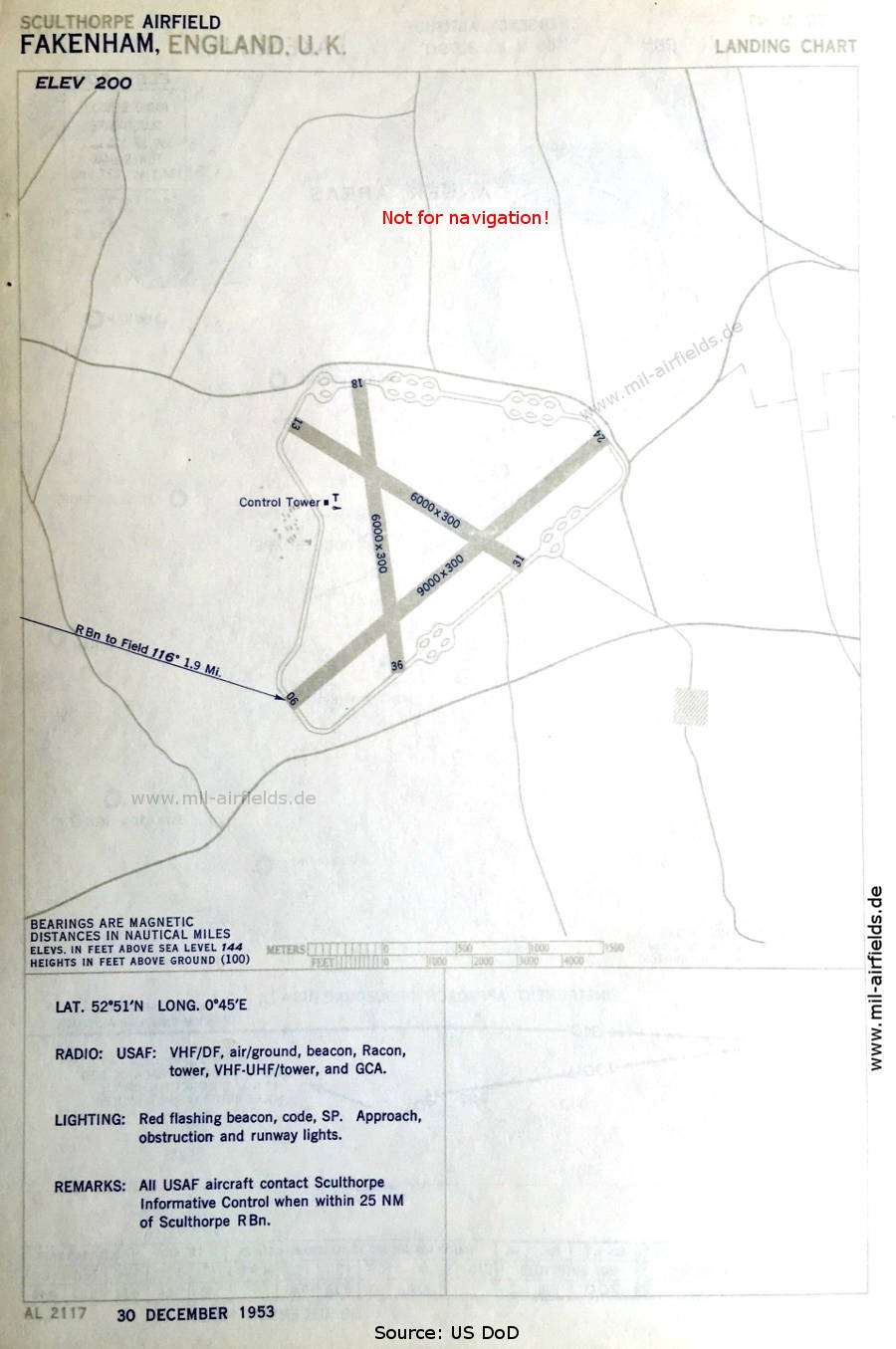

Flugplatz-Karte RAF Sculthorpe, Großbritannien 1953
Flugplatzkarte (Dezember 1953) - Es gibt drei Startbahnen - 06/24: Länge 2743 m, Breite 91 m (9000 Fuß x 300 Fuß), 13/31: Länge 1829 m, Breite 91 m (6000 Fuß x 300 Fuß), 18/36: Länge 1829 m, Breite 91 m (6000 Fuß x 300 Fuß). (Quelle: US DoD / USAF)

1960er Jahre

NDB-Anflug Flugplatz RAF Sculthorpe, Großbritannien 1960
NDB-Anflug Landebahn 24 (US Air Force, Oktober 1960) - Die Anflugkontrolle wird von Anglia Control durchgeführt. (Quelle: US DoD)
VOR-Anflug Flugplatz RAF Sculthorpe, Großbritannien 1960
VOR-Anflug Landebahn 24 (US Air Force, Oktober 1960) - Wie andere Flugplätze der US Air Force Anfang der 1960er Jahre hat auch Sculthorpe für wenige Jahre ein UKW-Drehfunkfeuer (VOR) als Navigationshilfe. (Quelle: US DoD)

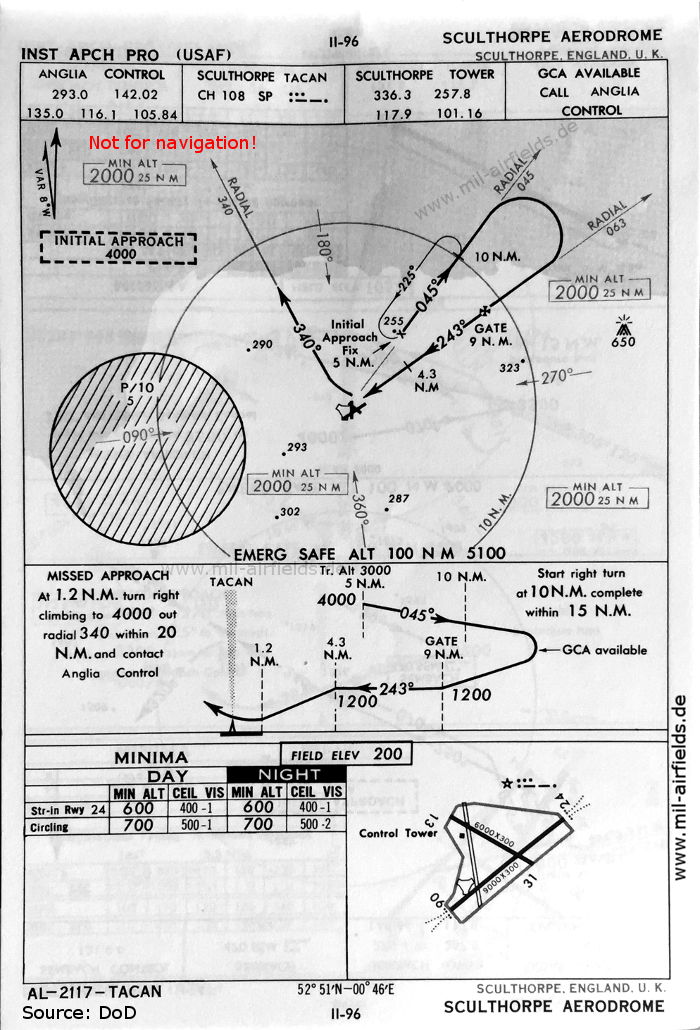

TACAN-Anflug Flugplatz Sculthorpe, Großbritannien 1960
TACAN-Anflug Landebahn 24 (US Air Force, Oktober 1960) (Quelle: US DoD)

1970er Jahre

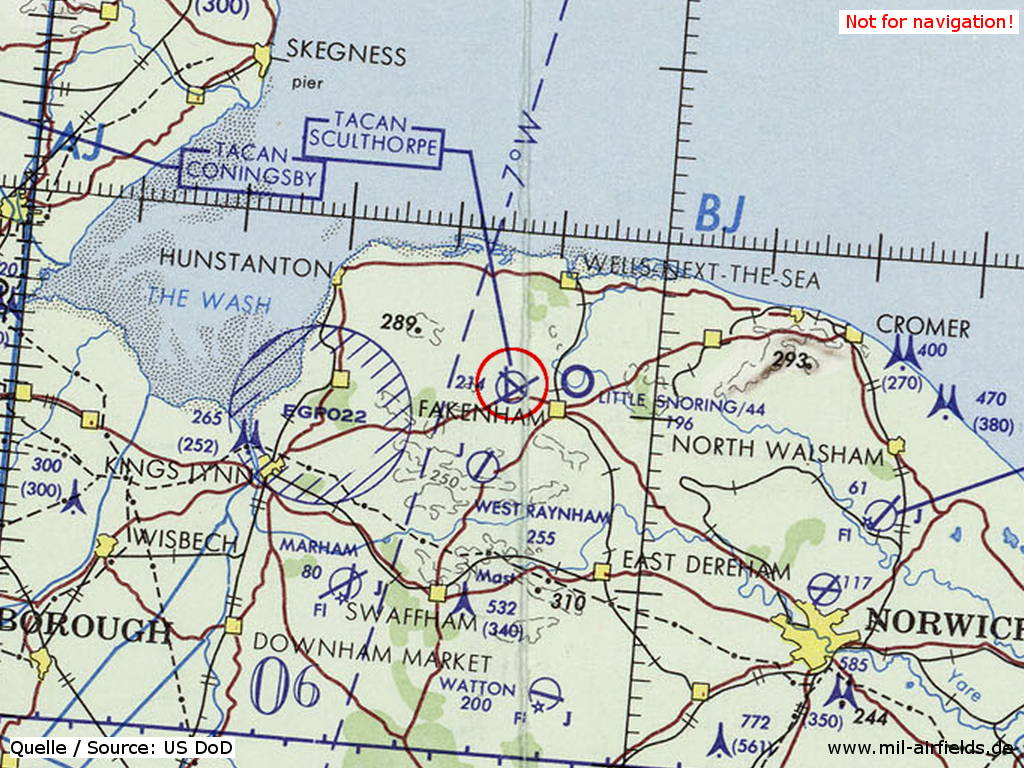

RAF Sculthorpe auf einer Karte 1972
RAF Sculthorpe auf einer Karte des US-Verteidigungsministeriums aus dem Jahr 1972 (Quelle: ONC E-2 (1972), Perry-Castañeda Library Map Collection, University of Texas at Austin)

1990er Jahre

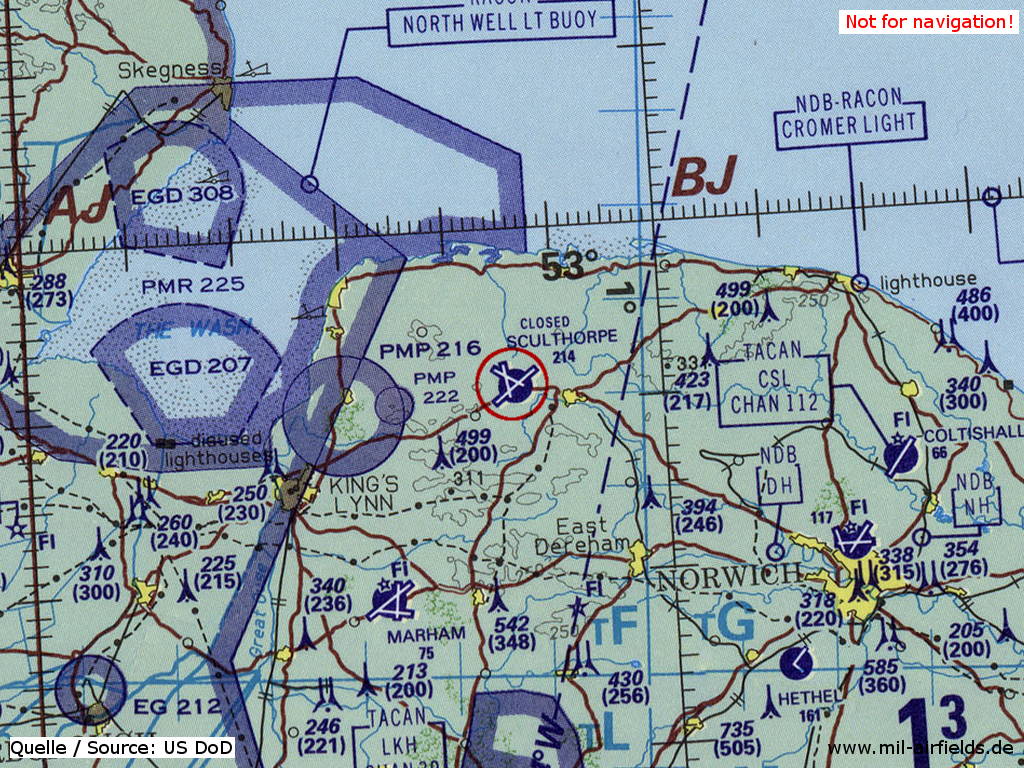

Flugplatz RAF Sculthorpe auf einer Karte 1993
Der Flugplatz RAF Sculthorpe auf einer Karte des US-Verteidigungsministeriums aus dem Jahr 1993 - Der Platz ist als geschlossen gekennzeichnet. (Quelle: ONC E-1 (1993), Perry-Castañeda Library Map Collection, University of Texas at Austin)

Index zu den Objekten auf den Karten

Flugplätze:

  • Bircham Newton
  • Coltishall
  • Foulsham
  • Great Massingham
  • Hethel
  • Langham, Little Snoring
  • Marham
  • North Creake, Norwich
  • Sculthorpe
  • Watton, West Raynham

Luftraum:

  • EG(D) 207, EG(D) 308
  • EG(P) 022
  • PMR 225

Funkfeuer:

  • Coltishall TACAN "CSL"
  • Norwich NDB "DH", "HN"
  • Sculthorpe NDB "SP", VOR "SP", TACAN "SP"

Flugsicherung:

  • Anglia Control
  • Sculthorpe Tower

Quelle für alle Karten, sofern nicht anders gekennzeichnet: US Department of Defense (US DoD)
